От автора: здравствуйте, уважаемые друзья! Как правило, центральное отопление включают поздней осенью, а с учетом природных климатических условий во многих регионах холода наступают значительно раньше. Лучшее решение - это установка дополнительных источников тепла. Сегодня речь пойдет о том, как сделать инфракрасный обогреватель своими руками.

Главные элементы и принцип действия

Для создания инфракрасного обогревателя в домашних условиях необходимо, в первую очередь, изучить принцип его действия.

Как известно, от тепловых источников исходят электромагнитные волны, непосредственно обогревающие все окружающие их тела, в данном случае, в квартире - предметы мебели и людей. При этом воздух в помещении не нагревается, а все тепло исходит лишь от уже нагретых объектов. По данному принципу работают и инфракрасные обогреватели, включающие в себя несколько основных элементов:

• источник излучения тепла. В инфракрасных промышленных обогревателях источниками служат тонкие нити из металла, которые нагреваются посредством проходящего сквозь них электрического тока, или же различные лампы, например, галогенные или накаливания;
• рефлектор с повышенной отражающей способностью, основная функция которого - рассеивать тепло либо создавать самостоятельные обогреваемые зоны за счет отражения инфракрасных лучей;
• контроллер также является одной из основных частей промышленных инфракрасных обогревателей. Он регулирует нагревательную степень излучателя. В самодельных обогревателях он может отсутствовать, однако его монтаж рекомендован для установки подходящего температурного диапазона и для автоматического нагрева устройства при падении температуры ниже пределов нормы, а также для охлаждения при повышенных температурных показателях.

Данная схема показывает главное преимщество инфракрасных теплоносителей: тепло, обогревающее физические тела и поглащаемое ими, остается внутри. Потому бываеют теплее, чем потолок. При теплообеспечении конвективным способом полы всегда остаются холодными, так как сам материал не обогревается. Нагретый воздух поднимается вверх, смещая вниз холодный.

Самостоятельное изготовление недорогого обогревателя

Основой излучателя обычно выступают лампы или нити накала, получающие нагрев от электрического тока. Но есть более продуктивный вариант - использование . От батареи исходит излучение, распространяющееся во все стороны.

Для получения наибольшего эффекта используйте фольгу, предварительно разгладив ее поверхность для более высокого отражения. Наклейте ее на стены за радиаторы и батареи. Тепло, предположительно направляемое на стену, будет отражено в противоположном направлении, обогревая только помещение. За счет этого простого трюка поступление тепла увеличивается на 20%.

Совет: стоит отметить, что альтернативу фольге могут составить теплоизоляционные отражающие экраны из пенофола, покрытые фольгой с одной или двух сторон.

Использование имеющихся в доме устройств

Если у вас сохранился старый советский рефлектор, его смело можно использовать, чтобы сделать инфракрасный обогреватель. Помимо него, вам потребуется:

• стальной стержень;
• нихромовая нить;
• диэлектрик из огнеупорного материала (например, тарелка из керамики)

Для изготовления обогревателя своими руками необходимо придерживаться инструкции.

1. Удалить грязь с поверхности рефлектора.
2. Измерить длину спирали, обвивающую конус рефлектора.
3. Проверить шнур, активационные клеммы спирали и штепсель на наличие повреждений.
4. Отрезать стальной стержень в длину, равную длине спирали.
5. Накрутить на стержень нихромовую нить с разметкой 5 витков на каждый сантиметр.
6. Медленно вынуть стержень из намотанной нити.
7. Положить спираль на диэлектрик (например, тарелку) таким образом, чтобы витки не соприкасались.
8. Подключить концы спирали к электроисточнику.
9. Нагретая спираль компактно разместилась в канавках рефлекторного конуса.
10. Соединить контакты со спиральными концами.

В результате вы заметите, что нить из нихрома нагревается лучше спирали, установленной в устройстве до внесения изменений. Эффективный излучатель, отражающий энергию от рефлекторных стенок и направляющий ее на тела, поглощающие тепло, готов.

Использование фольги и стекла

Для этого вам потребуется:

• парафиновая свеча;
• устройство для установки свечи;
• клей ЭДП (Боксидка);
• алюминиевая фольга;
• два стекла одинакового размера;
• герметичный материал;
• провод с наконечником в виде штепселя;
• салфетка х/б;
• ватные палочки.

Инструкция по изготовлению.

1. Удалить грязь, краску и пыль с поверхности стекла.
2. Зажечь свечу и установить в поддоне.
3. Держа стекла в руке, провести ими над пламенем так, чтобы они закоптились равномерно. Для этого рекомендуется заранее немного охладить их. Образовавшаяся темная копоть станет токопроводящим элементом.
4. По периметру каждого стекла прочертить ровные линии ватными палочками. В результате должна получиться рамка из чистых полосок в 0,5 сантиметров толщиной.
5. Измерить ширину темных прямоугольников из копоти.
6. Вырезать из фольги два таких же прямоугольника, которые послужат электродными полосками.
7. Первое стекло положить так, чтобы закопченная сторона была сверху.
8. Нанести на его поверхность клей и распределить края фольги таким образом, чтобы они немного заходили за пределы стекла.
9. Сверху уложить второе стекло закопченной стороной внутрь, чтобы она плотно прилегла к клеевой поверхности и для закрепления эффекта тщательно прижать.
10. В стыковочных местах стекол нанести немного герметика.
11. Проверить конструкцию на уровень мощности. Не превышающий показатели в 100 Вт на кв.м. обогреватель, можно спокойно подключать к электросети при помощи штепселя с проводом.
12. Для подключения к сети взять брусок из дерева с двумя металлическими пластинами, которые укреплены с обоих концов. К одному из них необходимо припаять вилку на 12 вольт. Расположить брусок на стекле так, чтобы фольга, заходящая за края стекла, плотно прижималась к контактам из металла. Ваш эффективный и мощный электрообогреватель готов.

Совет: для правильного подсчета мощности устройства нужно, используя мультимер, измерить уровень сопротивления слоя, проводящего электрический ток. Учитывая зависимость силы тока от нагрузки, лучше использовать стабильные параметры – постоянное напряжение в 220 В и формулу N = U * U / R , где N – искомый показатель мощности, U - электрическое напряжение и R - сопротивление. Например, при сопротивлении в 24 Ома по формуле N =220*220/24 получается 2016 Вт. Этой мощности хватит для нормального обогрева помещения с площадью примерно 20 кв. м.

При получении более высокого показателя необходимо увеличить сопротивление, а при низкой мощности увеличить ее.

Что делать, если мощность сделанного обогревателя не соответствует нужным параметрам? Необходимо рассчитать этот показатель, учитывая площадь помещения (например, 15 метров) из расчета 100 Вт на кв. м. Получится 15*100=1500 Вт.

При постоянном сопротивлении в 220В выведите необходимый показатель, используя прежнюю формулу: R=220*220/1500=32 Om. Учитывая, что ранее у вас получилось 24 Ома, сопротивление должно быть увеличено. Значит, необходимо уменьшить закопченную полосу на стекле в ширину и рассчитать по формуле R=I*p/S, где R - сопротивление, I - длина слоя, проводящего ток (величина постоянная), p - удельное сопротивление (постоянная величина), S - площадь поперечного сечения слоя (напрямую зависит от ширины, широкий слой -меньшая площадь, узкий - большая).

Таким образом, для расчета необходимой величины сопротивления необходимо подобрать нужную ширину закопченной полоски, однако для этого придется разобрать стеклянное устройство.

Изготовление из слоистого пластика

Чтобы сделать инфракрасный обогреватель своими руками, вам понадобится:

• 2 куска слоистого бумажного пластика, каждый по 1 кв.м;
• клей боксидка;
• пластины из меди;
• графит в порошке;
• штепсель и шнур;
• древесина.

Для начала нужно смешать графит с клеем до образования густой массы с высокой степенью сопротивления. Затем нанести на пластик смесь из графита и боксидки зигзагообразными мазками, приложив шероховатой стороной к столу. Таким же образом следует приготовить второй пластик, а затем склеить два листа, крепко прижав друг к другу. На пластинах с противоположных сторон нужно закрепить медные элементы клеем.

Из древесины изготавливают рамку, в которую нужно вставить устройство, которое затем необходимо хорошо просушить. Далее нужно измерить сопротивление и провести подсчет мощности так же, как и в предыдущем варианте, за исключением того, что здесь сопротивление зависит от количества графитового порошка в клее - чем его больше, тем выше показатель сопротивления, и наоборот. После того как вы достигли нужной мощности, нужно подключить конструкцию к сети, предварительно соединив ее со штепселем.

Изготовление из инфракрасной пленки

Одним из самых современных и эффективных материалов для обогревателя является инфракрасная пленка, как правило, трехслойная.

Среди ассортимента современных обогревательных приборов особо выделяются устройства, работающие на инфракрасном излучении. Принцип их работы основан на длинноволновом излучении, которое при воздействии на поверхность приводит к ее нагреву.

Стоимость заводских относительно высокая. Это обусловлено их конструкцией, технологичностью процесса и использованием дорогих материалов. Если цена является основополагающим фактором и есть желание попробовать свои силы в качестве конструктора – можно сделать такой обогреватель своими руками.

Принцип работы инфракрасного обогревателя заключается в передаче тепла от нагретого источника с помощью отражателя окружающим предметам. Главной особенностью является материал изготовления отражателя. В основном – это алюминиевые сплавы, которые обладают свойством отражать только длинноволновое излучение (тепловое). Нагреватель же может быть любого типа – электрический (спираль накаливания) или газовый.

Итак, для изготовления инфракрасного обогревателя потребуется:

• Нагревательный элемент
• Отражающая алюминиевая поверхность.

Конструкция №1

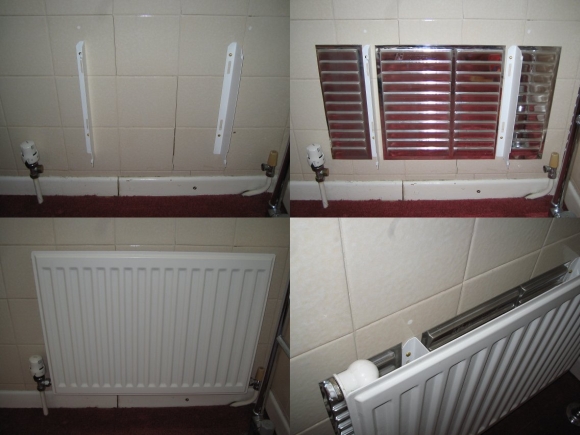

Самая простая и в тоже время эффективная конструкция длинноволнового обогревателя – модификация стандартных радиаторов отопления. Для фокусировки тепла, исходящего от радиатора достаточно установить лист фольги с алюминиевым покрытием.

Она крепится на стену, где установлен радиатор и отражает тепло в помещение.

Конструкция №2

В качестве нагревательного элемента берется любой переносной о – масляный, электрический и т.д. Отражающая поверхность устанавливается на специально изготовленный каркас. Конструкция каркаса напрямую зависит от формы обогревателя. При этом главное учесть область распространения длинноволнового излучения. Чем больше отражающая поверхность, тем обширнее будет зона дополнительного нагрева.

Конструкции данных моделей основаны на применении стандартных нагревателей с небольшим дополнением – отражателем из алюминия.

Конструкция №3

Для полностью самодельной модели понадобятся:

• 2 листа пластика слоистого
• Эпоксидный клей
• Графит
• Электропровод с вилкой

На листы пластика необходимо нанести зигзагообразные линии из смеси эпоксидного клея с добавлением графита. Эти линии будут служить проводником и нагревательным элементом. Далее, 2 листа соединяются между собой так, чтобы линии налагались друг на друга. Электрический провод подсоединяется с разных концов к пластинам на медные клеммы.

Регулятором напряжения можно изменять мощность нагрева самодельного устройства.

Прежде чем приступить к проектированию и изготовлению инфракрасного обогревателя необходимо соблюдать следующие условия:

1. Безопасность. Создание нагревательного элемента, в особенности работающего на электроэнергии, сопряжено с риском для здоровья. Все токопроводящие части должны быть изолированы.
2. Целесообразность. Если стоимость самодельного обогревателя приближается к заводской, то лучше всего приобрести промышленную модель. Это будет надежнее и эффективнее.

При желании сделать обогреватель самостоятельно помните, что без практических навыков и знаний теоретической базы в конечном итоге может получиться не только малоэффективный, но и небезопасный прибор.

Суровые русские зимы, включение центрального отопления по неудобному графику, отсутствие в помещении каких бы то ни было источников тепла - всё это приводит к поиску альтернативных вариантов обогрева. Одним из них является инфракрасный обогреватель, который вполне можно сделать своими руками из подручных материалов.

Как действует и для чего используется

Принцип действия инфракрасного обогревателя

Инфракрасный обогреватель представляет собой источник излучения с рефлектором - отражателем. Именно эти два основных элемента позволяют ему осуществлять равномерный прогрев помещения. Сфера использования такого источника тепла достаточно широка:

• жилые помещения;
• помещения хозяйственного и подсобного назначения;
• промышленные объекты;
• открытые площадки и пр.

В основе действия - принцип инфракрасного излучения, свойственный нашему светилу. Нагреванию подвергается не воздух, а окружающие обогреватель предметы. А уже они, в свою очередь, делятся полученным теплом, создавая комфортную температуру в радиусе действия инфракрасного обогревателя.

Виды инфракрасных обогревателей

Классификация инфракрасных обогревателей проводится по нескольким основаниям. Так, по способу и месту крепления такого оборудования выделяют следующие группы:

Мобильный инфракрасный обогреватель берёт своей компактностью

• мобильные - размеры компактные, мощность минимальная;
• стационарные - более габаритные, с разным уровнем мощности:
  • потолочные - обширный диапазон излучения, не занимают место в помещении;
  • напольные - эффективность снижается из-за наличия дополнительных преград на пути ИК-волн;
  • настенные - допустим монтаж непосредственно под окном.

Потолочный обогреватель экономит массу места

Нагревательные элементы внутри прибора различаются по длине волны, что не только позволяет разделить их на отдельные группы, но и определяет сферу использования:

• длинноволновые - для помещений любого назначения с высотой потолков не выше 3 м;
• средневолновые - для загородных домов и административных зданий, помещения в которых имеют высоту от 3 до 6 м;
• коротковолновые - для заводских цехов и улицы, т.к. высота потолка должна быть выше 6 м.

По типу нагревательного элемента различают:

• галогеновые изделия;
• карбоновые разновидности;
• керамические нагреватели;
• трубчатые.

Составные элементы

Инфракрасный обогреватель простейшей конструкции состоит из следующих элементов:

• металлический корпус - поверхность может быть окрашена;
• отражательный элемент - чаще всего из алюминия;
• нагревательный элемент - любого типа;
• термостат - может и не быть, но его наличие позволяет регулировать периодичность нагрева (поддержание оптимальной температуры в помещении).

Расчёты

Приступая к самостоятельному изготовлению инфракрасного обогревателя следует заранее определиться с необходимым количеством этих приборов и оптимальной мощностью. Расчёт производят, исходя из нормы: на 10 квадратных метров площади помещения достаточно одного обогревателя с мощностью 1 кВт. Так, для гаража в 20 квадратов потребуется установить 2 инфракрасных излучателя, тогда как для кухни площадью 8 квадратных метров достаточно будет и одного прибора с мощностью примерно 800 Вт.

Схема подключения ИК-обогревателя стандартна для любого электроприбора - через отдельную линию от автомата на электрощите. При этом между прибором и распредщитком устанавливается терморегулятор, на который и от которого прокладывают кабель для фазы и нейтрали. Заземление тянут непосредственного от щитка к излучателю, минуя терморегулятор. Если суммарный потребляемый ток меньше 10 А, то прибор можно запитать от линии розетки.

Необходимые материалы и инструменты

Перечень необходимых материалов и инструментов зависит от выбранной для самостоятельного изготовления модели. Так, для самого простого обогревателя, в котором функцию нагревательного элемента будет выполнять радиатор системы отопления, следует запастись отражающим материалом - фольгой, а также материалом для её крепления: толстым картоном, клеем и пр. Достаточно поместить отражающий элемент за батарею, не прижимая к рёбрам радиатора, и отражаемое от стен тепло станет нагревать окружающие предметы.

Для спирального самодельного обогревателя понадобятся:

• нить вольфрама;
• стальной прут;
• металл с хорошими отражающими свойствами (алюминий, медь, оцинковка и др.);
• асбестовая трубка или кусок шифера;
• кронштейны;
• толстая проволока для подставки;
• провод с вилкой.

Инструкция по изготовлению своими руками

Процесс изготовления инфракрасного обогревателя своими руками состоит из следующих этапов:

1. Из вольфрамовой нити выполнить спираль, для чего намотать её на стальной прут подходящего диаметра. Затем прут удаляется, а готовая спираль откладывается в сторону. Необходимую длину можно вычислить только опытным путём, в процессе испытаний полностью готового образца (см. п.5).
2. Металлический лист с отражающей поверхностью сгибаем в виде корыта, скрывая блестящую сторону внутри.
3. Спираль наматываем на термостойкий материал, в качестве которого используют куски шифера, отрезки асбестовой плиты и т.д. Крепим её с помощью кронштейнов внутри отражающего «корытца».
4. Из толстой проволоки сгибают каркас подставки и располагают в нужном месте (в зависимости от того, как будет располагаться прибор - вертикально или горизонтально).
5. К концам спирали присоединяем провод с вилкой и проводим испытание изделия. Спираль с длиной как в нагревательном элементе электроплиты будет греть очень сильно. Если её длину увеличить вдвое, то температура нагрева пропорционально уменьшится. Удлинением или укорачиванием выясняют на практике длину элемента для оптимального нагрева помещения.

Для изготовления газового инфракрасного обогревателя потребуется дополнительно «поколдовать» с отражающим элементом:

• из оцинкованной пластины вырезаем две круглые заготовки диаметром с обычное чайное ситечко с ушками для крепления;
• в одной из них просверливаем по круг отверстия диаметром 3 мм, в другой - вырезаем отверстие по диаметру газовой горелки;
• из металлической сетки делаем цилиндр, диаметр которого равен диаметру заготовок, и крепим их к нему при помощи клёпок, помещая внутрь этой конструкции спираль;
• прибор закрепляется на горелке газового баллона.

Если нужен обогреватель, который будет работать от источника тока с напряжением в 12 вольт, то используют следующий алгоритм:

1. Вымытый, обезжиренный и высушенный стеклянный прямоугольник коптят над свечой, добиваясь ровного слоя копоти. Периодически манипуляцию прекращают, чтобы дать стеклу остыть.
2. Из алюминиевой фольги вырезают две полосы, длина которых равна ширине стекла. Их размещают по краям закопченного стекла, прижимают вторым чистым стеклом и проводят замеры сопротивления с помощью мультиметра.
3. Если сопротивление равно 120 Ом, то переходят к следующему шагу. В противном случае добавляют копоть для уменьшения показателя или снимают излишки для увеличения сопротивления.
4. При помощи ватной палочки очищают по 5 мм с каждой стороны от копоти и промазывают клеем или герметиком, укладывают отрезки фольги, накрывают вторым стеклом и оставляют до полного склеивания поверхностей.
5. К клеммам из фольги присоединяют провода и подсоединяют к источнику тока.

Видео: инфракрасный обогреватель своими руками

Особенности эксплуатации и ухода за самодельным устройством

Выполненный из подручных средств прибор должен собираться в точном соответствии с правилами безопасной эксплуатации электрических и газовых приборов. В процессе использования его не стоит оставлять включенным без контроля. Как правило, режим их беспрерывной работы не превышает 4 часов.

Регулярный уход за обогревателем заключается в вытирании пыли. Эту процедуру проводят после полного остывания нагревательного элемента и отключения его от источника тока. Протирают сухой тряпкой.

Инфракрасный обогреватель, изготовленный самостоятельно, значительно экономит электроэнергию без потери качества отопления. Это позволяет использовать его даже там, где традиционная система отопления не справляется со своим функционалом либо полностью отсутствует.

В условиях нашего климата практически каждая зима является очень суровой и в этот период можно зафиксировать довольно сильные и продолжительные морозы, которые могут значительно превосходить существующие системы отопления домов и квартир. При критически низких температурах отопительная система просто не справляется либо влечёт за собой существенные затраты энергетических носителей, таких как газ и электричество.

Отличным вариантом для помощи в отоплении являются различные компактные комнатные обогреватели, одним из которых является инфракрасный обогреватель. Но цена на действительно качественные устройства довольно высока, потому вы решили рассказать вам как сделать инфракрасный обогреватель своими руками.

Принцип работы и конструкция ИК обогревателя

Весь принцип действия плёночного ик устройства заключается в электромагнитном излучении, который издают специальные устройства в его конструкции. При соблюдении условий, а именно необходимого разогрева такой среды, устройство начинает излучать довольно большое количество тепла. Под воздействие этого электромагнитного излучения и определённой температуры, излучатель разогревается и начинает отдавать свою температуру в окружающую среду.

Для того чтобы весь процесс проходил успешно и выдавал необходимый показатель температуры, необходимо чтобы некоторые условия были полностью соблюдены:

• Входящее сетевое напряжение должно быть стабильным и находятся на отметке двести двадцать вольт.
• Наличие правильно сконструированного излучателя в виде лампы накаливания или плёночного ик покрытия.
• Наличие рефлектора в конструкции. Он выполняет функцию направляющего механизма, и отражает всё тепло в необходимую вам сторону, тем самым делает весь обогреватель устройством направленного действия.
• Контроллер температуры со встроенными или внешними датчиками. Он позволяет регулировать температурный режим и более точно устанавливать температуру в помещениях.

Плёночные ик обогреватели обладают очень простой конструкцией. В первую очередь в их основе лежат две склеенные плёнки, первый слой служит как тепловой отражатель, а второй используется в качестве защитной прослойки. Они защищают конструкцию от повреждений, а пользователей изолирует от удара проходящего тока. Между плёнками расположены специальные металлические нити, которые разогреваются и выдают тепло в ик спектре.

Таким образом, собрав конструкцию, которая будет отвечать вышеперечисленным требованиям, вы сможете обеспечить необходимый уровень теплового комфорта вашего дома или квартиры. Благодаря направленному принципу действия, у вас может получится сделать отдельную зону, которая будет обогреваться. Это способствует увеличению экономии и обогреву только тех участков, который необходимы вам для комфортной работы или отдыха.

Изготавливаем своими руками

Одним из наиболее качественных самодельных ик обогревателей является обогреватель на основе графита. Давайте сначала разберём что нам потребуется для сборки такого устройства:

• Как вы уже поняли, необходимо определённое количество графита, лучше всего в виде порошка. Количество зависит от размеров ик обогревателя, который вы хотите сделать своими руками.
• Пластиковые плиты. Размер их тоже индивидуален и зависит от необходимых габаритов прибора. Их необходимо иметь две штуки, одинакового размера.
• Клеевая смесь, лучше всего купить «эпоксидку».
• Провод с вилкой. Можно приобрести как новый, так и найти старый у себя в гараже. Длину подбирайте исходя из расстояния от места установки к ближайшему источнику питания.
• Регулятор напряжения или специальный контроллер.
• Средства для изоляции и крепёжные элементы.

Графит измельчается и смешивается с эпоксидным клеем - так получается графитовый проводник

Для нанесения клея также потребуется иметь в наличии кисточку. В случае если графит в стержнях, подготовьте инструмент чтобы его растереть в порошок. Теперь собрав все необходимое, можно приступать к сборке нашего устройства:

1. Начинаем всё со смешивания клея графитового порошка. Стоит отметить, чем большее количество графита будет в смеси, тем больше температура разогрева получится. Не стоит добавлять его слишком большое количество, так как пластик моет расплавиться.
2. Наносим полученный субстрат на поверхность пластиковых плит, каждую по отдельности. Нанесение должно происходить равномерными мазками зигзагообразной формы, при этом пропуски делать категорически нельзя.
3. Подключаем оголённые концы провода к графитовому составу и склеиваем две пластиковые плиты и дожидаемся полного высыхания.
4. После того как клей полностью окреп и надёжно соединил нашу конструкцию, в схему можно подключить температурный регулятор, контроллер или устройство для регулировки входящего напряжения.
5. После этого тщательно изолируем все стыки и соединения. После чего обогреватель будет полностью готовым к использованию.

Схема будущего обогревателя

Теперь вы можете повесить собранное вами устройство на стену или установить на полу и получить необходимое тепло и комфорт в помещении. Средняя температура разогрева такого прибора составляет шестьдесят-семьдесят градусов по Цельсию. Если при сборке добавить большее или меньшее количество графита, вы можете увеличить или уменьшить рабочую температуру соответственно.

Так как поверхность устройства может довольно сильно нагреваться, лучше всего устанавливать его в местах недоступных для детей, чтобы они не смогли навредить себе.

Для большей эффективности, между обогревателем и стеной следует разместить тепловой отражатель. Вы можете использовать как специальный, так и обычную фольгу, но второй вариант будет несколько хуже.

Постоянный рост цен на газ, который используется для отопления частых домов, в холодное время года вынуждает нас искать равнозначную альтернативу по качеству тепла, но более дешевую по эксплуатационным расходам.

Что только не было изобретено за последние годы русскими народными мастерами – самоделкиными.

Наиболее часто, в целях сделать все, что бы платить меньше, они находят применение в своих конструкциях инфракрасным лучам.

Так в настоящее время скопилось большое количество информации о том, как сконструировать самостоятельно обогреватель, который бы функционировал на инфракрасном излучении.

Как это работает — принцип функционирования и основные элементы

Блок питания должен быть надежно спаян — никаких скруток!

Абсолютно любое физическое вещество имеет свойство излучать тепловую энергию.

Именно этот постулат и взят за основу в обогреве помещения инфракрасными лучами. Заданной частоты электромагнитные колебания при определенных показателях температуры накаляют излучатель, в результате чего он отдает тепловую энергию в окружающее его пространство.

Но для того, что бы схема заработала в полном режиме, должен соблюдаться ряд условий.

Одним из них является возможность подключиться напрямую к сети с напряжением 220 В.

Во-первых, обязательно должен присутствовать излучатель, в качестве которого может выступать как специфически сконструированная лампа накаливания, так и специальная многослойная панель, которая выполняется из сплава, характеризующегося особым составом.

Между каждым слоем панели укладывается тонкая нить, выполненная из металла. Нить, создавая сопротивление электрическому току, нагревается до нужной температуры, отдает тепло панели. Именно эти тепловые лучи в своем инфракрасном диапазоне и обогревают помещение.

Такой панельный излучатель в качестве источника тепла, может быть закреплен и поверхность стен и потолков, при этом спектр излучаемого инфракрасного потока расположен в пределе 5-15 мкм, что считается комфортным для человека, при этом электроэнергии такие обогреватели потребляют практически в два раза меньше обогревательных устройств, имеющих другой принцип работы.

Рефлектор является одной из основных составляющих отопительного устройства ИК-нагрева. Благодаря ему тепло отражается в заданном направлении и, приобретая определенную специфическую форму, определяет тем самым наиболее активную зону излучения.

При желании можно в помещении создать небольшой участок, который будет иметь наиболее комфортные и заранее заданные параметры, но с этой целью необходимо правильно подбирать отражатель, так как не каждый используемый материал характеризуется высокой степенью отражения, чаще всего он попросту поглощает выделяемое тепло.

Посмотрите видео о том, что такое инфракрасные обогреватели:

Если необходимо, то проверить насколько высоки отражающие свойства того или иного материала, то можно использовать небольшой фрагмент обычной пищевой фольги. Зеркальную поверхность стоит поднести к поверхности кожи и тепловой эффект не заставит себя ждать.

Термосопротивление – с его помощью обеспечивается поддержание температуры, которая создается излучателем при определенных параметрах работы.

Контроллер применяется для того, что бы проверять соответствие заданных параметров реальным. В случае если данные не соответствуют, то устройство автоматически выравнивает температуру до нужных показателей.

Важно: Полезное тепло вырабатывается в результате превращения электрической энергии в тепловую в виде инфракрасных лучей. При этом нагреваются окружающие предметы, которые затем и отдают окружающему пространству все аккумулированное тепло. КПД таких устройств высокий, а потери тепла минимальные.

Обогреватель на принципе «отражения» своими руками

Одним из самых простых устройств, будет закрепленный на радиаторе центрального отопления небольших размеров лист пищевой фольги, который будет направлен на жилое пространство.

Те тепловые лучи, которые исходят от радиатора переотражаются в поверхности фольги на обогреваемую комнату, при этом тепловых потерь на ненужный обогрев стен не происходит.

Этот способ является наиболее дешевым, т.к. затраты только на фольгу и ее крепление к стене.

Теплоотдача повышается примерно на 10-20%.

Обогреватель на основе ИК порта и спирали

Этот вариант предполагает покупку спирали накаливания и инфракрасного порта.

Заготовленную спираль необходимо поместить в блок прямоугольный формы объемный, который должен иметь подключение к электричеству.

ИК-порт подключают непосредственно к готовому обогревателю из блока со спиралью.

На этом в принципе устройство готово.

В основе функционирования устройства лежит использование возможности ИК-порта передавать в пространство тепловую информацию при помощи инфракрасного диапазона тепловых волн, которые и образуют среду для их распространения.

Обогреватель на основе графитового клея и слоистого пластика

Несомненно, нельзя обойти вниманием и обогреватель для конструирования, которого необходимо запастись двумя листами многослойного пластика с размерам 1*2, эпоксидным клеем, графитовым порошком, куском провода, который бы имел исправную вилку.

Для начала необходимо приготовить плотный клеевой раствор, на основе небольшого количества эпоксидного клея с точно таким же количеством графита.

После чего получившуюся в результате массу наносят зигзагообразными мазками на ту сторону пластиковой пластины, для которой характерна более шероховатая поверхность.

Все эти мазки становятся ни чем иным как графитовыми проводниками, которые обладают большим сопротивлением.

Обе заготовки пластика склеиваются между собой, теми сторонами которые имеют графитовую обработку, с применением все того же того эпоксидного клея.

Важно: Для придания конструкции статичности, она помещается в специальную рамку, которая будет удерживать между собой листы. К графитовым проводникам-мазкам с разных сторон рамки крепятся клеммы, изготовленные из меди.

После того, как устройство полностью просохло, его можно подключать к штатной электрической сети. Как результат, у нас должен получиться весьма эффективный, небольшой по размеру и недорогой обогреватель, который спокойно крепится как на стенах, так и на полу.

Температура нагрева будет напрямую влиять на соотношение клея и графита в клеевом растворе, а так же толщина и общая длина нанесенных мазков. Но как показывает практика, в среднем температура достигает 65 градусов.

Обогреватель на основе коробки от крема для обуви

Этот вариант, особенно компактный и для него всегда найдет место и в бытовом помещении и хозяйственном (гараже, складе и т.д.). Для его изготовления нужно приготовить:

• Плоскую пластиковую коробочку, подойдет и старая коробка для обувного крема;
• Два провода;
• Графит в порошке;
• Речной песок;
• Электрическая вилка.

Способ изготовления обогревателя:

1. Заготовленная емкость тщательно промывается.
2. Графит перемешивается в соотношении один к одному с чистым песком. Получившуюся графитно-песчанную смесь засыпают в приготовленную емкость, ровно до половины.
3. По диаметру емкости, необходимо вырезать круг из жести, к краям которого крепится выводной провод, после чего он плотно укладывается на песок смешанный с графитом.
4. После чего эту жестяную заготовку засыпают оставшимся количеством графита с песком.
5. Жестяная емкость плотно закрывается крышкой, так что бы создать самостоятельное избыточное давление внутри емкости
6. Второй провод корпуса емкости соединен с аккумулятором от автомобиля или штатной сетью.

Вот в принципе и все, вы сделали инфракрасный обогреватель своими руками. Регулировать нагрев очень просто при большем закручивании крышки, и нагрев будет больше, при меньшем прибор будет охлаждаться.

Во время очень сильного разогрева коробочка будет излучать оранжевое или красное свечение, в результате которого происходит спекание ее содержимого, в результате чего эффективность работы устройства заметно снижается.

Для восстановления работоспособности достаточно просто потрясти коробочку и разрыхлить ее содержимое.
