Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров. Делаем сами теплообменник на трубу дымохода для отопления Обогрев помещения от дымовой трубы

Печи на твердом или жидком топливе дают большое количество тепла, однако немало его уходит беспрепятственно в трубу. Не потерять полезную энергию и перестать отапливать улицу поможет теплообменник на трубу дымохода. Простое и компактное устройство способно повысить теплоотдачу фактически на треть, не снижая характеристик самой печи, однако следует учесть целый ряд факторов, таких как поддержание нормальной тяги и возможность чистки дымохода, чтобы не попасть впросак с теплообменником.

Принцип работы

При горении жидкого топлива или угля, особенно в самодельных печах, на входе в дымоход температура газов достигает 600°С и даже выше. Для поддержания активной тяги такие температуры не нужны, они только ухудшают ситуацию. Ничто не мешает забрать часть тепла без ущерба для функционирования печи и отдать воздуху в помещении или воде в системе отопления или ГВС. Так если снизить температуру газов с 600°С до 400°С, то в зависимости от качества теплообменника и объема протекающих газов мощность нагрева может достигать нескольких киловатт.

Задача заключается в том, чтобы обеспечить активный теплообмен между перегретыми газами, вырывающимися из стопки, и целевой средой: водой или воздухом. Ключевой является площадь контакта. Располагать, например, воздуховоды или змеевик водяной трубы внутри дымохода не лучшая идея, даже с учетом всех остальных особенностей любые объекты в канале будут способствовать лишь образованию сажи и конденсата, что быстро выведет из строя дымоход и соответственно превратит работу печи в опасное для окружающих мероприятие.

Есть три оптимальных варианта для теплосъема с дымохода:

• Змеевик вокруг дымохода.

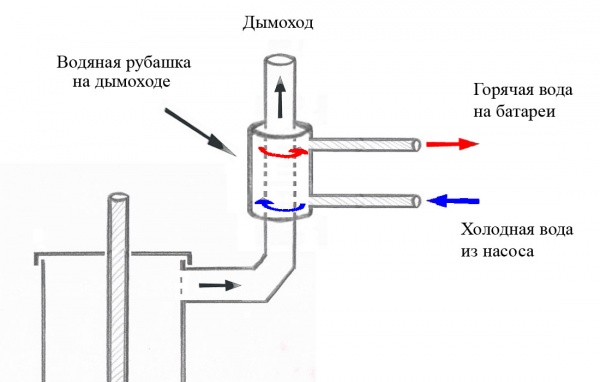

• Водяная рубашка. Поверх трубы дымохода одевается цилиндр большего диаметра и заполняется теплоносителем. Разбивка канала дымохода на группу каналов меньшего диаметра позволяет повысить площадь контакта.
• Тормоз для дымохода. Канал дымохода формируется в виде змеевика, лабиринта, по которому движение газов замедляется, что увеличивает теплоотдачу.

Первые два варианта подойдут для формирования водяного контура и использования тепла в системе отопления или ГВС. Третья конструкция больше подходит для локального обогрева воздуха.

У всех типов теплообменников есть особенности, которые не стоит игнорировать. Если нагреваемой средой является вода, то возникает проблема с чрезмерным теплообменом. Когда дымоход уже горяч, и печь активно топится, подача в теплообменник холодной воды вызывает резкое понижение температуры стенок дымохода. Это неизбежно приводит к конденсации влаги из отработанных газов на стенках дымохода, и, как следствие, происходит быстрое заполнение канала гарью и золой. Чтобы справиться с этим, необходимо снизить скорость теплообмена и разницу температур.

Воздушный теплообменник

Наряду с высокой производительностью получить долговечность очень сложно. С одной стороны увеличение площади контакта теплообменника и дымохода увеличивают выход тепла, с другой стороны чрезмерный забор тепла грозит большими проблемами вплоть до полного выхода дымохода из строя.

Оптимальные характеристики теплообменника для дымохода:

1. Водяной контур должен снабжаться отдельным теплоаккумулирующим баком, исключая подачу холодной воды непосредственно на теплообменник.
2. Конструкция теплообменника должна быть легкосъемной, для чистки и обслуживания.
3. Мощность теплообменника подбирается исходя из реальных показателей печи и дымохода так, чтобы температуры газов выше теплообменника было достаточно для поддержания тяги.

В качестве материалов для теплообменника лучше выбирать нержавеющую сталь, способную выдержать резкие перепады температур. Внутренняя поверхность теплообменника, контактирующая с дымом по возможности должна быть идеально гладкой, чтобы конденсат даже при появлении срывался в конденсатосборник, не создавая лишних проблем.

Самодельные теплообменники для дымохода часто собираются без учета этих требований и без предварительного расчета, от чего возникает масса проблем, как с нагревом воды, так и состоянием дымохода.

С воздушными теплообменниками все обстоит проще. Если не подавать большой объем холодного воздуха с улицы, а использовать его для подогрева внутреннего объема в помещении, то перепада температур не будет достаточно для активной конденсации.

Для отопления

Для организации водяного отопления в доме теплообменник для дымохода будет отличным решением, но только при наличии теплоаккумулирующего бака. Для обогрева дома нет нужды постоянно нагревать холодную воду, теплоноситель в системе теряет после прохода контура 20-25°С и только. Соответственно снижается риск образования конденсата на поверхности дымохода.

Самый простой вариант теплообменника – змеевик из медной трубки, закрученный по спирали вокруг дымохода. Длина трубки не должна быть слишком длинной, учитывая даже маршрут до котла и обратно, и зависит от ее диаметра. Если взять, например размер ¼ дюйма, то желательно ограничиться протяженностью в 3,5-4 метра. Так можно будет обеспечить нормальный теплообмен с естественной циркуляцией воды в контуре «теплообменник - накопительный бак».

Если нет возможности установить котел близко к печи, то лучше использовать циркуляционный насос и принудительно прокачивать воду через теплообменник, тогда длина трубки уже не имеет особого значения. Использовать пайку или каким-либо образом улучшать контакт змеевика и дымохода не нужно. Слишком хороший теплоперенос больше сыграет в минус.

Большую теплоотдачу позволяет получить водяная рубашка, конструкция в которой поверх секции дымохода оборудуется внешний цилиндр, и вода заливается между ними. Секцию дымохода можно заменить на сборку труб меньшего диаметра, например 5-6 штук, так, чтобы их суммарное сечение равнялось каналу дымохода или немногим превышало его.

Основная сложность заключается в определении мощности теплоотдачи. Фактическое значение получается только на практике, и такой вариант мало кого устроит. Приблизительно можно подсчитать исходя из температуры горячих газов на выходе печи и по прохождению теплообменника. Удельная теплоемкость уходящих горячих газов составляет приблизительно 1,042 кДж/кг*К, чуть выше, чем насыщенный водяными парами воздух. В зависимости от перепада температур на входе и выходе теплообменника, площади контакта подсчитывается мощность.

Удельная теплоемкость воды 4,183 кДж/кг*К. Допустим перепад температур 150 градусов, тогда с каждого килограмма выходящего дыма можно нагреть килограмм или литр воды на 38°С. Далее вступает в расчет объем проходящих газов и КПД теплообменника, который, по факту, не превышает 60%.

Для отопления небольшого помещения достаточно будет и одного теплообменника для дымохода, однако лучше использовать его как вспомогательный источник тепла в дополнение к основному водяному контуру или водогрейному котлу, повышая общую отдачу тепла.

На практике небольшой дом или соседнее помещение проще обогреть с помощью воздушного теплообменника для дымохода. В нем применяется тот же принцип, что и в водяной рубашке, только в пространство между группой труб пускают газ от печки, а саму конструкцию ориентируют перпендикулярно дымоходу. Получается, что дым обтечет трубки теплообменника и нагревает воздух в них, дальше путем принудительного вентилирования он подается по воздуховоду в другие комнаты дома.

Для банной печи

В бане использовать тепло от дымохода актуально только для ГВС или приспосабливать отопление воздушное. Воздушный теплообменник будет актуален в первую очередь для прогрева предбанника и раздевалки и других банных помещений, кроме парилки, где и так достаточно тепла от самой каменки.

Контур ГВС актуален для отдельно стоящего здания бани. Достаточно установить небольшую по объему емкость под потолком в соседней к парилке комнате и с помощью теплообменника нагревать воду в нем.

Монтировать контур отопления на основе теплообменника для дымохода, по меньшей мере, не актуально. Он по определению слишком завышен для обеспечения естественной циркуляции, а установка циркуляционного насоса и соответственно захолаживание стенок дымохода скажутся на тяге. Все упирается в повышенную теплоемкость любого, даже самого примитивного контура водяного отопления.

Недостатки

Основная сложность с теплообменниками для дымохода состоит в отсутствии адекватного регулирования мощности, нет хорошо отработанных способов прекратить нагрев теплоносителя или воды ГВС во время работы печки. Если просто перекрыть контур с водой, то остаток в теплообменнике может закипеть и разорвать дымоход и корпус устройства. Нужно полностью сливать жидкость.

Кое-как ограничивать мощность можно с помощью заслонок, но тогда пострадает тяга и отрегулированная работа самой печки. Обходной путь, фактически байпас, существенно усложняет конструкцию дымохода и делает его чрезмерно объемным.

Все сводится к простой идее. Не нужно мириться с потерей тепла, которое уходит в трубу. Но при установке теплообменника стоит учитывать, что он может играть лишь вторичные роли, как в отоплении, так и в горячем водоснабжении, существенно снижая нагрузку на основной источник тепла. При выборе актуальной модели необходимо тщательно подбирать мощность и режимы работы, чтобы не испортить условия эксплуатации самой печи.

udobnovdome.ru

Теплообменник на дымоход для отопления от печи или камина

Коэффициент полезного действия печного отопления и так не слишком велик. Зачем же позволять теплу отводимых дымоходом газов просто так уходить в атмосферу, не производя при этом дополнительную нужную работу? Для этого и изобретены теплообменные устройства.

Теплообменник из нержавеющей стали производится в заводских условиях, но можно сделать его самостоятельно с помощью сварки

Функции теплообменника в системах печного отопления

Принцип теплообменного аппарата заключается в том, чтобы отбирать тепло от уходящих через дымоход продуктов сгорания, и посредством различного конструктивного исполнения стальных пластин (или труб) возвращать его в обогреваемое пространство.

Существуют у теплообменника и более кардинальные возможности - например, сокращать количество воздуха, потребное для устойчивой работы печи. В таком случае его называют рекуператором и применяют для повышения эффективности работы твердотопливных котлов.

Устройство и принцип работы теплообменника для бани: бак с тремя штуцерами и бак самоварного типа

Поскольку продукты сгорания выходят через дымоход, то теплообменник целесообразнее всего устанавливать именно там. В самом простом случае предстоит изготовить и смонтировать змеевик из стальных труб, образующие которых должны плотно примыкать к внутренней поверхности дымохода. Чем меньше шаг змеевика и больше диаметр трубопровода, тем эффективнее окажется теплообменник.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Обзор дымоходов для печи из различных материалов

По виду используемого во вторичной цепи теплоносителя различают воздушные и водяные теплообменники.

Поскольку коэффициент теплопередачи для воды существенно выше, чем для воздуха, то и эффективность водяных теплообменников больше.

Однако при установке такого аппарата именно на дымоход придется удовлетвориться вторым вариантом, поскольку теплообменник придется монтировать снаружи, а использование воды как теплоносителя в данном случае сопряжено со значительными сложностями. Особенно, если теплообменник будет устанавливаться самостоятельно.

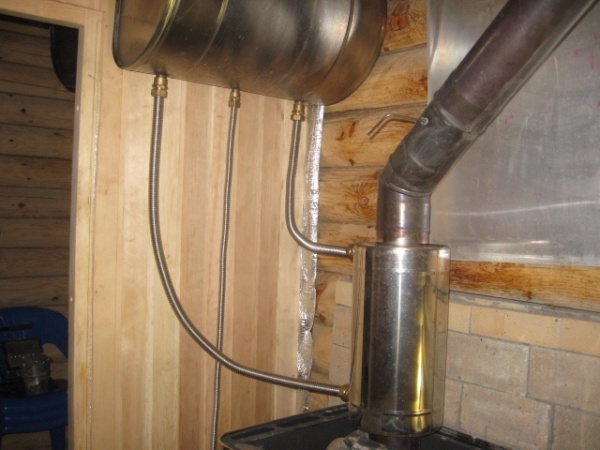

Вариант наружного монтажа теплообменника, основанного на воде в качестве теплоносителя

Варианты устройства и принцип работы теплообменных приспособлений

Выбор будет зависеть от того, проектируется ли печь с возможностью последующей установки теплообменника либо все работы придется начинать с нуля. В первом случае целесообразен вариант водяного теплообменника, устанавливаемого рядом с обычной нагревательной печью. Такой теплообменник будет включать в себя:

• Собственно корпус аппарата.
• Накопительный бак.
• Верхний и нижний отводы из рабочего пространства печи.
• Сливные краны теплообменника и системы.

Принцип работы теплообменника, обеспечивающего горячее водоснабжение и подключающегося к печи

Теплообменник на дымоход воздушного типа будет иметь совсем другую структуру:

• Корпус, снабженный входным и выходным патрубками.
• Система поворотных заслонок, которая будет регулировать скорость и давление отводимых продуктов сгорания.
• Элементы крепления корпуса в дымоходе.

Наличие поворотных заслонок, хотя и потребует более внимательного управления теплообменником во время его функционирования, взамен позволит увеличивать эффективность теплоотдачи уходящими газами вследствие направленного изменения путей их перемещения по дымоходу.

Выбор материалов для теплообменника

Поскольку дымовые газы, проходящие по дымоходу, имеют температуру до 300-350°С, то использование для изготовления корпуса обычной стали не годится. Долговечны теплообменники из нержавеющей стали (наиболее популярна марка 08Х18Н10 или AISI 304). Если финансовые возможности не позволяют сделать такой выбор, можно обойтись и оцинкованной сталью.

Теплообменник из нержавеющей стали под горячую воду подсоединяется к баку, размещаемому на стене

Однако при температурах более 200-250°С долговечность корпуса начнет уменьшаться. Более того, при дальнейшем повышении температур цинковое покрытие начинает интенсивно испаряться и в некоторых случаях может подсасываться внутрь жилых помещений, что очень опасно для здоровья.

Вместе с тем, второй вариант будет весьма целесообразен, если печь установлена в загородном доме и не предназначена для долговременного использования.

Способы установки теплообменника в дымоходе

Проще всего монтировать корпус под имеющиеся размеры дымохода, когда печь не работает. Внутри дымового канала монтируется корпус, с таким расчетом, чтобы уменьшение проходного отверстия не превысило 40%. Конечно, при этом возрастает тяга и более интенсивно протекает теплообмен, но и управлять таким процессом окажется намного сложнее.

Можно также прикреплять теплообменник и к печи, а потом обложить огнестойким кирпичом. Поскольку особых нагрузок на аппарат нет, то и кладку кирпича обычно производят «на ребро». Эффективность теплообменника будет зависеть от стенок корпуса - при увеличении их толщины аппарат разогревается медленнее, но зато затем работает более стабильно. В этом случае также снижаются потери на образование конденсата.

Схема монтажа теплообменника показывает особенности установки труб и заполнения бака водой

Стадии монтажа теплообменника своими руками

Внутри дымохода прокладывается змеевик из тонкостенных медных труб (менее удачный вариант - трубы из нержавеющей стали), по которым впоследствии будет прокачиваться воздух. Шаг труб выполняют таким, чтобы расстояние между осями смежных витков были не менее четырех-пяти диаметров трубы. При больших значениях происходят ненужные потери тепла, а при меньших увеличивается расход медных труб и проявляется эффект экранирования, следствием которого является перегрев трубопроводов.

На видео показано изготовление теплообменника на дымоход своими руками

Приваривание змеевика производится аргоновой сваркой. Пайка не годится из-за повышенных (против обычно рекомендуемых для паяных конструкций) температур эксплуатации труб.

Примеры установленных теплообменников в бане, ванной, деревянном доме

Гофровые насадки - самая простая конструкция теплообменника

Еще более конструктивно просто (хотя и менее привлекательно) теплообменник для целей отопления можно соорудить из гофровых стальных труб. Ими просто обвивают наружную поверхность дымохода, а для последующего перенаправления горячего воздуха в другие помещения дома можно использовать имеющуюся систему внутренней вентиляции. Теплосъем увеличится, если гофровые насадки сверху покрыть теплоизолирующим фольговым материалом.

Теплообменник из гофротрубы как можно ближе прикладывается к дымоходу и изолируется фольгой для съема и сохранения максимального количества тепла

Наличие теплообменника всегда выгодно, потому что позволяет использовать для целей отопления индивидуальных домов печи или котлы сравнительно небольшой мощности, и, следовательно, с меньшим расходом топлива. Вдобавок будет продлен срок службы дымохода, который станет более эффективно охлаждаться.

kamin-maker.ru

Теплообменник на трубу дымохода, или как не отапливать улицу

Экономия и бережливость – качества присущие только человеку, именно они на протяжении веков двигают технический прогресс, создавая устройства призванные не только облегчать жизнь, но и использовать все доступные ресурсы по максимуму.

Если касаться бытовой, или точнее говоря, коммунальной сферы, то расходы на отопление дома по праву считаются самыми высокими, но и тут прогресс и народная смекалка нашли своё применение.

Один из самых доступных способов экономии тепла в доме с печным отоплением – это теплообменник на трубу дымохода, и именно об этом устройстве мы бы хотели поговорить в этой статье.

Зачем он нужен

На фото выше видно, что через дымоход теряется, примерено 14 % тепла, которое могло бы сохраняться в доме. Конечно, не самая большая цифра, но если перевести потери в киловатты энергии и умножить на количество дней, в течение которых производилось отопление, то результат получается довольно весомый.

Основное назначение трубы дымохода – это, конечно, отведение отработанных газов. Именно они раскаляют трубу до огромной температуры.

Если посмотреть на печь через тепловизор, видно, что температура дымохода может быть, как и в самой топке. Проблема в том, что теплоотдача дымохода никак не аккумулируется, но ведь её можно пустить в дело. И о том, как это сделать, пойдёт речь ниже.

Виды теплообменников

Главная задача теплообменника состоит в том, чтобы переносить тепло, излучаемое дымоходом на расстояние, но при этом не переостужать его поверхность, так как это приведёт к повышенному образованию конденсата и соответственно скоплению нагара на внутренней части трубы.

Именно сохранение этого баланса является самой существенной сложностью, особенно если решено изготовить теплообменник на дымоход своими руками.

По конструктивным особенностям теплообменники могут быть двух видов:

1. Водяные, когда тепло переносится посредством естественной циркуляции жидкости в замкнутой системе.
2. Воздушные, когда прогретый воздух принудительно переносится в нужном направлении.

Выбор конструкции напрямую зависит от индивидуальных особенностей дома и печи, а также от целей, которые преследуются его установкой. Но обо всём по порядку.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

Самодельный змеевик

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Совет! лучше всего для змеевика подойдёт медная трубка. Она легко накручивается на дымоход и имеет высокий коэффициент теплопроводимости.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

• Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
• Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
• Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
• Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Важно! Некоторым «народным умельцам приходит в голову мысль о том, что теплообменник в дымоходе будет значительно эффективнее, ведь температура там выше. Делать этого ни в коем случае нельзя, посторонние предметы внутри трубы препятствуют свободному прохождению газов, в результате чего они могут пойти в помещение.

Регистровый теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

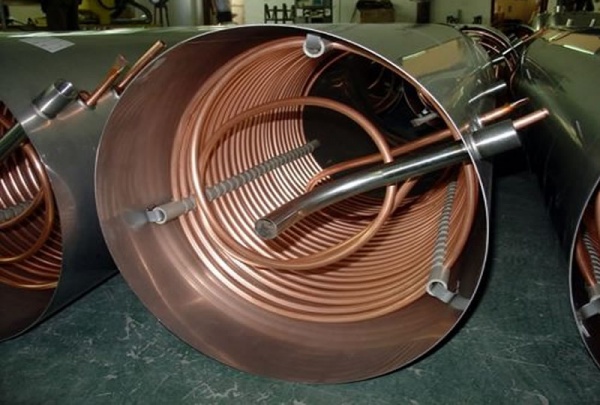

• Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
• Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Важно! К каждому заводскому теплообменнику прилагается подробная инструкция по его установке. Чтобы добиться максимальной производительности и не столкнуться с непредвиденными проблемами, необходимо её внимательно изучить и следовать всем рекомендациям производителя.

Воздушные теплообменники

Принцип действия такого устройства в том, что горячие газы внутри дымохода обтекают трубки теплообменника, за счёт чего они нагреваются и отдают энергию наружу. По сути, он не создаёт дополнительного нагрева, а просто направляет горячий в воздух в заданном направлении.

Воздушный теплообменник на дымоход может быть как самостоятельным, так и с принудительной тягой. Чтобы ускорить распространение горячего воздуха в помещении, часто используют обычный вентилятор, этого вполне достаточно для циркуляции воздуха, и в то же время не переостужает дымоход.

Собрать такой теплообменник можно самостоятельно, а все этапы показаны на видео в этой статье

Теплообменник «Кузнецова»

Это самый оптимальный теплообменник на дымоход для отопления холодной мансарды или чердака. Горячие газы всегда стремятся вверх, а так, как выход располагается ниже уровня входа, они сначала нагревают теплообменник, и уже после этого, остывая, попадают в трубу, откуда и выходят на улицу.

Дымоход с теплообменником Кузнецова не сможет полностью обогреть помещение, но он практически полностью исключает потери тепла, выпуская через трубу только остывшие газы.

fireplace.su

Как установить воздушный или водяной теплообменник на трубу дымохода своими руками

Эффективность банной или отопительной печи можно повысить, оснастив ее водяным или воздушным теплообменником. Установка теплообменника на дымоходе позволит решить сразу две задачи: нагреть воду для отопительной системы или контура ГВС и выполнить теплоизоляцию дымохода.

Принцип работы

Дымовая труба металлической печки, установленной в бане, доме или гараже, при топке сильно нагревается. В зависимости от конструкции печи ее температура может быть от 200 до 500 градусов, что делает ее опасной в противопожарном плане, а случайное прикосновение к ней может вызвать сильный ожог.

Тепло от дымовой трубы можно использовать во благо, разместив на ней теплообменник: бак или змеевик. Теплоносителем в этом случае обычно выступает вода, а в некоторых случаях - воздух. При контакте теплоносителя с нагретыми стенками дымовой трубы их температура выравнивается: дымоход охлаждается, а вода или воздух в теплообменнике, напротив, нагреваются.

При нагреве теплая вода поднимается в верхнюю часть теплообменника, а оттуда по выходному штуцеру и трубе в систему или накопительный водяной бак. На место нагретой воды через входной штуцер поступает холодная. По мере нагрева циркуляция продолжается, в результате чего вода в накопителе способна нагреться до высокой температуры.

Воздушные теплообменники действуют по схожему принципу: снизу происходит забор холодного воздуха, после нагревания он поступает по трубопроводу в обогреваемые помещения. Так можно обогреть мансарду в дачном доме или комнату отдыха в бане, которые топятся периодически. Устройство водяного отопления в них невозможно, так как придется регулярно сливать и заливать в систему теплоноситель.

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

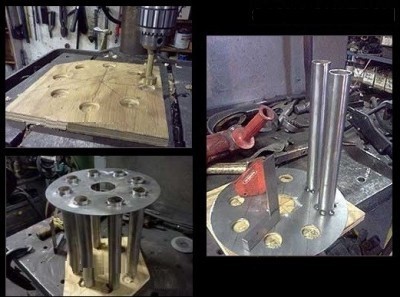

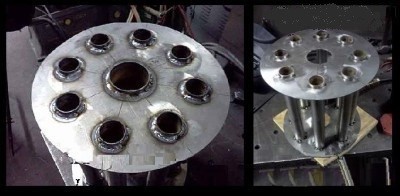

1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Простая конструкция: змеевик

Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция - змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки - эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии.

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров - это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже - для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

• труба из меди, алюминия или стали - около 3 метров;
• гибкая подводка для ГВС диаметром ¾ дюйма - 2 штуки необходимой длины;
• накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
• шаровый вентиль для слива системы.

Последовательность выполнения работ:

1. Самое сложное при выполнении такого теплообменника - согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону - трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Воздушный бак

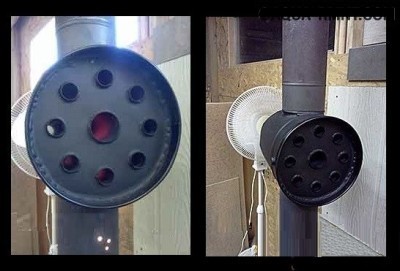

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход. Он представляет собой цилиндрический корпус, по которому проходят несколько полых труб. Подсос воздуха происходит снизу, нагреваясь в трубе, он выходит из теплообменника, увеличивая КПД печи на 15-20%. Воздуховоды можно вывести в соседнее помещение, обогрев таким образом от одной печи несколько комнат или секций гаража.

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника - использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Недостатки

Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки. Один из них, наиболее важный - резкое снижение температуры дыма в месте установки теплообменника. Это может грозить ухудшением тяги и образованием конденсата, повышенным отложением сажи внутри трубы.

Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб. Сварные швы должны быть полностью герметичными.

Любая конструкция теплообменника существенно увеличивает КПД печи. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов, а при необходимости - своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.

Нет комментариев

Отопительные устройства, генерирующие тепло за счет сгорания топлива, не в состоянии нормально работать без наличия системы дымоотведения или попросту дымохода. Через дымоходную трубу в атмосферу выводятся токсичные продукты горения, которые являются опасными для здоровья и жизни человека. Однако в дымоход вместе с отработанными газами уноситься довольно большое количество полезного тепла, которое могло бы еще послужить для обогрева помещений. Для того чтобы не допустить утечки драгоценного тепла на дымоход можно установить специальный теплообменник, значительно повышающий КПД теплогенерирующего прибора.

Принцип работы и конструкция

В настоящее время имеются разные варианты теплообменников для дымохода, конструкция и принцип работы которых, в общем похожи. Теплообменник состоит из полого корпуса с входными и выходными патрубками. В кожухе монтируется «тормозной» механизм, предназначающийся для отработанных газов. Как правило, это система установленных на осях клапанов с вырезами. Заслонки могут поворачиваться, создавая при этом зигзагообразный дымоход разной длины. Настройка клапанов дает возможность устанавливать наиболее эффективное соотношение теплообмена и тяги в дымоходе, при этом, не нарушая норм безопасности при эксплуатации. Есть и более простые модели теплообменников, без системы регулируемых клапанов.

Какой материал стоит использовать

Теплообменник для дымохода лучше делать из пищевой нержавейки. Даже при наличии высоких температурах физические параметры этого металла не изменяются, поскольку сварные швы выходят довольно крепкими, а никель при вступлении в реакцию с кислородом создает защитную пленку, устойчивую к кислотам и солям.

Если говорить об использовании цинка, то при нагревании до 200˚C он начинает испарятся, а при 500˚C концентрация испарений в воздухе достигает критически опасной для человека отметки. Но если вы установили на устройство оцинковку, а она при этом не нагревается выше 200˚C, то можно не волноваться. А использовать оцинкованный материал можно, поскольку он усиливает смешение воздуха обтекающего устройство. И хотя такой теплообменник не предусматривается для постоянного отопления помещения, но для того, чтобы быстро прогреть, например, баню или мансарду, это подходящий вариант.

Самостоятельная установка теплообменника выполняется довольно легко и просто. Это устройство можно смонтировать и на обычной буржуйке и потом облицевать кирпичом, как и саму печь. Укладку кирпича можно выполнять и на ребро - устойчивость конструкции от этого не пострадает.

Назначение и особенности

Теплообменник предназначен для забора тепла от циркулирующего в дымоходе нагретого воздуха. Конструкция устройства зависит от диаметра и формы дымоотводящей трубы, материала который был использован для создания теплообменника, мощности теплогенерирующего прибора и теплоносителя.

Теплообменники классифицируют, в зависимости от теплоносителя, на жидкостные и воздушные. Устройства воздушного типа наиболее простые в изготовлении, однако, они обладают не самой большой эффективностью. Такие устройства нуждаются в более качественном материале и исполнении, но более эффективны, чем устройства с воздушным теплоносителем.

Жидкостный теплообменник

Стандартный теплообменник, используемый с жидким теплоносителем, представляет собой металлический змеевик, с высоким коэффициентом теплопроводности непосредственно контрастирующий с внутренней поверхностью дымохода. В целях лучшего теплообмена и безопасности змеевик помещают в металлический корпус и хорошо изолируют изнутри негорючим утеплителем, как правило, базальтовой ватой.

Вся конструкция монтируется на участке дымохода. Через корпус теплообменника выводятся концы змеевика и присоединяются к отопительной системе, в верхней точке которой ставиться расширительный бачок. Для изготовления змеевика лучше всего подходит медная отожженная трубка. К тому же такой теплообменник благодаря высокому коэффициенту теплопроводности будет иметь размеры в 7 раз меньше, чем устройство из стали.

Жидкость нагревается, и, расширяясь, поднимается по змеевику, после чего по трубе самотеком она поступает в радиатор отопления. При попадании в радиатор нагретая жидкость вытесняет холодный теплоноситель, который в змеевике вновь нагревается. Таким образом, осуществляется естественная циркуляция воды по системе. Для создания циркуляции теплоносителя по системе требуется точно рассчитать длину и диаметр змеевика, выдержать углы наклона подачи и обратки, и многое другое. Значимость этих расчетов нельзя недооценивать, поскольку просто неработающее устройство не настолько страшно, чем последствия гидроудара, который может произойти при кипении теплоносителя.

Однако такой вид теплообменника имеет и свои недостатки, а именно:

• сложность проведения расчетов и изготовления;
• постоянный мониторинг температурного режима и давления в системе;
• высокий расход теплоносителя, вызванный испарением жидкости из расширительного бака. А если используется вода, то при неиспользовании системы в зимний период, жидкость требуется сливать;
• значительное снижение температуры отводящихся газов, что может вызвать снижение тяги и неполное сгорание используемого вида топлива.

Однако, несмотря на эти недостатки, такой теплообменник вполне может сделать самостоятельно любой человек умеющий обращаться с инструментом и обладающий как минимум школьными знаниями физики.

Воздушный теплообменник

Подобная конструкция, которая устанавливается на дымоход теплогенерирующего устройства, как правило, состоит из металлического корпуса, в котором смонтировано несколько входных и выходных патрубков. Принцип действия данного вида теплообменника довольно прост.

Снизу, по принципу конвекции, холодный воздух, поступая в патрубки, после нагрева выходит из верхней части теплообменника непосредственно в отапливаемое помещение. Такой принцип действия дает возможность значительно увеличить эффективность теплогенерирующего устройства и в 2-3 раза уменьшить расход топлива.

Самостоятельно изготовить теплообменник на дымоход довольно просто, имея сварочный аппарат, болгарку, металлических труб различного диаметра, желания и умения обращаться с инструментом.

Материал:

• лист металла 350х350х1 мм;
• труба с диаметром в дюйм с четвертью и длиной 2,4 м;
• отрезок трубы с диаметром 50 мм;
• металлическая емкость или 20 л ведро от машинного масла.

Изготовление:

1. создать торцевые детали, для чего нужно из листа металла вырезать окружности. Необходимо чтобы диаметр заглушек соответствовал диаметру емкости приготовленной заранее;
2. посередине заглушки вырезается отверстие под 60 миллиметровую центральную трубу;
3. разметить и вырезать по краям окружности отверстия под трубу в дюйм с четвертью;
4. таких окружностей должно быть две;
5. трубу диаметром1¼ болгаркой разрезать на 8 равных патрубков длиной примерно по 30 см;
6. к центральному отверстию заглушек приварить 300 мм отрезок трубы диаметром 60 мм;
7. по окружности приварить 8 отрезков 1¼трубы;

Должна выйти подобная конструкция

1. дно емкости срезать при помощи отрезной машинки;
2. по центру с боков корпуса сделать отверстие по диаметру дымоходной трубы;
3. к боковым отверстиям корпуса необходимо приварить патрубки соответствующего диаметра;
4. подготовленный сердечник вставить в корпус и сваркой скрепить его с кожухом. Готовую конструкцию необходимо окрасить термостойкой краской.

Теперь нужно установить теплообменник на трубу дымохода и наслаждаться теплом.

Также вы можете посмотреть на видео весь процесс изготовления теплообменника своими руками.

Труба на олове

Этот вариант теплообменника является довольно практичным и простым. В принципе, дымоход оборачивается металлической или медной трубой, которая постоянно нагревается и перемещаемый по ней воздух быстро становится теплым. Приварить к дымоходу спираль можно пи помощи полуавтоматической или аргоновой сваркой. Также можно закрепить и оловом, заранее обезжирив дымоход ортофосфорной кислотой.

Гофра

Для использования этого малобюджетного варианта необходимо взять три алюминиевых гофрированных трубы и обернуть их вокруг дымоходной трубы на втором этаже или в мансарде. Воздух в гофре будет нагреваться от стенок дымоходной трубы и его можно перенаправить в любое помещение. А для того, чтобы теплоотдача была более эффективной можно обернуть гофрированные трубы пищевой фольгой.

Можно также установить в мансарде на дымоходной трубе специальный теплообменник, работающий по принципу колпаковой печи - нагретый воздух поднимается вверх, а при остывании постепенно опускается вниз. Подобная конструкция имеет существенный плюс - как правило, металлическая труба дымохода нагревается до такой степени, что к ней невозможно даже прикоснуться, и в этом случае теплообменник существенно снижает опасность возникновения пожара или ожогов.

Некоторые мастера дополнительно облицовывают конструкцию сеткой с камнями для сбора и удержания тепла и украшают подставку теплообменника. Мансардное помещение становиться более уютным, теплым и даже может быть использовано в качестве жилья в холодное время года.

Как видим, сделать своими руками эффективный теплообменник на дымоход не так уж и сложно. Достаточно уметь обращаться с инструментом, иметь необходимые материалы и желание. Изготовив теплообменник, вы не только сможете сделать помещение более теплым, но и сэкономить, снизив потребление топлива.

Если вы не любите терять ни в комфорте, ни в деньгах, ни в тепле, то у себя в частном доме, в теплице или на даче, а также в бане вы можете установить специальное приспособление для экономии. Теплообменник на трубу дымохода давно используется экономными потребителями.

Народные умельцы изготавливают данные устройства самостоятельно, чтобы не терять тепло из парной, дома или любого другого здания, где имеется отопительный прибор. Такая конструкция может быть воздушной или водяной. Более подробно о разновидностях вы сможете узнать из статьи, ознакомившись с отзывами и особенностями установки.

Отзывы о теплообменниках из разных материалов

Как утверждают домашние мастера, теплообменник на трубу лучше всего выполнить из пищевой нержавейки. Она еще называется аустенитной. Даже при воздействии высоких температур характеристики материала не будут меняться, сварные швы сохраняют прочность, конструкция не будет покрываться трещинами, тогда как никель, на который будет воздействовать кислород, станет формировать защитную пленку, устойчивую к кислотам и солям. Данный вариант, как утверждают пользователи, является самым долговечным.

Альтернативные решения

Если изготовить теплообменник на трубу дымохода из цинка, то уже при температуре в 200 °С он начнет испаряться, тогда как при 500 °С его концентрация в воздухе станет опасной. Поэтому при использовании теплообменника из оцинкованного профиля его нужно эксплуатировать при температуре не выше 200 °С. Со слов домашних мастеров, установить такую конструкцию можно, ведь она станет выполнять роль конвектора воздуха, последний из которых обтекает теплообменник.

Для постоянного отопления такое устройство не годится, тогда как если время от времени нужно быстро прогреть мансарду, то это - то, что нужно. Перед монтажом такой системы важно подумать об особенностях установки. Осуществить такие работы достаточно просто. Крепление можно произвести на железной печи, даже если ее после предстоит обложить кирпичом. Кладка изделий должна осуществляться на ребро, даже в этом случае конструкция останется устойчивой.

Особенности установки

Система устанавливается на участке дымохода. Через корпус выводятся концы змеевика и укрепляются к отопительной системе. Расширительный бачок при этом располагается в верхней точке. Такой теплообменник на трубу дымохода, отзывы о котором самые положительные, изготавливается из медной отожженной трубки. Такая конструкция имеет высокий коэффициент теплопроводности, а ее размеры в 7 раз меньше по сравнению с устройствами из стали.

При использовании печи для обогрева дома возникает вопрос, как повысить продуктивность отопительного прибора? Это можно сделать, если установить теплообменник на дымоход. Он будет использовать для обогрева помещения энергию продуктов горения топлива.

Разновидности установок

Данный агрегат использует тепловую энергию от дымоотводной трубы, которую передает теплоносителю. Конфигурация устройства зависит от вида и конструкции дымохода, материала из которого он изготовлен. В качестве теплоносителя может выступать:

• обычная вода;
• воздух;
• любые жидкости, которые не замерзают;
• масло.

Все теплообменники разделяют на воздушные и жидкостные. Воздушные установки имеют достаточно простую конструкцию. Их можно сделать своими руками при помощи подручных средств. Недостатком данного агрегата есть его низкая продуктивность.

Теплообменник, который использует в качестве теплоносителя жидкость, имеет более сложную конструкцию. Чтоб данная установка работала эффективно, нужно соблюдать некоторые рекомендации по монтажу. Но если все сделать правильно, дымоход с теплообменником может исполнять роль полноценной отопительной системы для небольшого дачного домика или бани.

Конструкция воздушного теплообменника

Воздушный теплообменник на дымоход представляет собой полый корпус, который подключается к системе отопления при помощи специальных патрубков. Внутри корпуса устанавливается специальное тормозное устройство для газов, которые образуются в процессе горения топлива. Чаще всего это специфическая система заслонок с небольшими вырезами для движения потоков воздуха. В некоторых моделях теплообменников существует возможность регулировать силу тяги в дымоотводном канале, что влияет на продуктивность агрегата.

Данное устройство работает благодаря принципу конвенции. В нижней части теплообменника есть отверстие, сквозь которое в его корпус попадает холодный воздух. Он быстро нагревается от воздействия высокой температуры дымохода, после чего возвращается обратно в помещение. Таким образом, за несколько минут в комнате, где установлен данный агрегат, стает заметно теплее.

Преимуществом данной конструкции есть значительное повышение производительности печки. При использовании одинакового количества твердого топлива можно получить в несколько раз больше тепловой энергии.

Конструкция жидкостного теплообменника

Данный агрегат представляет собой обычный змеевик с водой, который контактирует с внешней поверхностью дымохода. Тонкие трубки вставляют в металлический корпус и изолируют при помощи базальтовой ваты. В качестве материала для изготовления трубок для теплоносителя используется медь. Она имеет высокий коэффициент теплопроводности, что позволяет максимально уменьшить диаметр трубопровода.

Змеевик непосредственно подключают к отопительной системе и устанавливают на дымоотвод. В верхней точке агрегата должен находиться специальный бачок, который предназначен для забора, расширившейся от нагрева, жидкости.

КАК ИЗГОТОВИТЬ ТЕПЛООБМЕННИК(ЗМЕЕВИК)

Принцип работы жидкостного теплообменника:

• от воздействия высокой температуры, которая образуется внутри дымохода, жидкость в трубопроводе нагревается;
• горячая вода расширяется, отчего движется по змеевику и самотеком попадает в радиатор отопления;
• в отопительном приборе горячая жидкость вытесняет холодную;
• процесс повторяется сначала. Холодная вода обратно попадает в теплообменник, где снова нагревается.

Несмотря на высокую продуктивность данного агрегата, он имеет много недостатков. В первую очередь жидкостный теплообменник достаточно сложно установить, нужно постоянно производить контроль работы отопительной системы, наблюдать за показателями давления. Такую установку нельзя использовать в зимний период, когда жидкость в змеевике может замерзнуть. Также можно получить обратный эффект, когда из-за сниженной температуры в дымоходе уменьшается тяга, что влечет увеличение объема дров для получения определенного количества тепла.

Какие материалы можно использовать?

Качественный теплообменник на дымоход изготовляется из пищевой аустенитной нержавеющей стали. Она отлично работает при постоянном воздействии высоких температур. Никель, который содержится в составе сплава, образует на поверхности трубопровода особую пленку, которая устойчива к воздействию агрессивной среды.

В качестве материала для трубы теплообменника можно использовать оцинкованную сталь. При сильном нагреве выше 200°С цинк, который содержится в металле, начинает испаряться. При температуре 500°С его концентрация в воздухе становится опасной для здоровья человека. Но если ваша отопительная система будет работать в меньшем температурном диапазоне, данный материал полностью безопасен.

Как самостоятельно изготовить данное устройство?

Сделать теплообменник на дымоход своими руками достаточно просто. Для этого используйте следующие материалы:

• лист металла размером 0,35 м х 0,35 м – 2 шт.;
• труба диаметром 0,032 м и длиной 2,4 м – 1 шт.;
• труба диаметром 0,058 м и длиной 0,3 м – 1 шт.;
• металлическая емкость цилиндрической формы объемом 20 л – 1 шт.

Пошаговая инструкция для изготовления теплообменника:

1. Из листов металла вырежьте два круга радиусом 0,15 м. Они будут исполнять роль заглушек.
2. На листе металла разметьте места для размещения труб. Самый большой круг диаметром 58 мм должен находиться в центре, а по контуру – восемь маленьких кружков диаметром 32 мм.
3. Трубу диаметром 5,8 см нужно распилить при помощи болгарки на восемь одинаковых частей.
4. К одному концу трубы самого большого размера приварите заглушку.
5. Поочередно каждую трубу диаметром 3,2 см приварите к металлическому кругу.
6. Наживите другую заглушку к противоположной стороне труб, после чего ее приварите.
7. При помощи болгарки отрежьте дно металлической емкости.
8. На боковой поверхности металлического кожуха вырежьте два отверстия с противоположных сторон. Их диаметр должен соответствовать параметрам дымохода.
9. К подготовленным отверстиям приварите патрубки, при помощи которых агрегат будет присоединяться к дымоотводу.
10. Подготовленную сердцевину вставьте в кожух с патрубками. Конструкцию тщательно закрепите, используя сварку.
11. Присоедините теплообменник к дымоходу.
12. Готовый агрегат обработайте термостойкой краской.

Теплообменник из медной трубки своими руками

Данный агрегат – это змеевик из медной трубы, который оборачивается вокруг дымохода. Она быстро нагревается, а воздух, который движется внутри, становится теплым. Чтоб обеспечит высокую эффективность данной системы без применения насоса, длина змеевика не должна быть больше 3 м.

Сделать такую конструкцию можно при помощи аргоновой сварки. Допускается вариант крепления с использованием олова. При этом все поверхности нужно обезжирить ортофосфорной кислотой.

На концах медной трубы должна находиться наружная резьба для присоединения выносного бака с водой. Он должен обязательно находиться выше змеевика, что обеспечит максимальную продуктивность системы.

Используем гофру

Этот вариант теплообменника самый простой и требует минимальное количество материальных затрат. Для этого используйте длинную гофрированную трубу. Ее нужно обернуть вокруг дымохода.

Воздух внутри гофры будет очень быстро нагреваться. Его достаточно просто перенаправить в соседнее помещение. Для увеличения теплоотдачи намотайте на гофру пищевую фольгу.

Для безопасной эксплуатации отопительной системы с применением теплообменников разной конфигурации нужно все время проверять узлы соединения с дымоходом. При выявлении малейших зазоров незамедлительно восстановите герметичность швов.

Видео: Дымоход в водяной рубашке

Одним из обязательных элементов банной или отопительной систем является печь, которая может служить не только источником тепла в доме, но и подогревать воду для бытовых нужд. В данной статье мы расскажем, зачем нужен теплообменник на трубу дымохода, какие бывают разновидности такой конструкции, а также каким образом его можно установить.

Механизм функционирования

Металлическая печка, размещенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для находящихся в помещении людей.

Если установить теплообменник на дымовую трубу, то можно существенно увеличить КПД печи, а также обезопасить себя от прямого контакта с горячей поверхностью. В установленном на дымоходе баке или змеевике теплоносителем будет выступать вода, однако, можно монтировать и воздушный теплообменник на трубу дымохода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки трубы остывают.

По мере повышения температуры воды внутри регистра на трубу, она поднимается вверх, где попадает через специальный штуцер в водяной бак. Посредством входного штуцера, расположенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция продолжается постоянно, при этом вода может нагреться до очень высоких значений.

Воздушный радиатор на трубу дымохода имеет аналогичный принцип работы. Холодный воздух поступает внутрь теплообменника снизу, а после нагревания поднимается вверх и через трубопровод подается в отапливаемые помещения. Кроме того, пластины радиатора также отдают тепло. Воздушный теплообменник оптимален для отопления мансард на даче или предбанников бани, если такие помещения протапливаются лишь время от времени. В них нецелесообразно организовывать водяное отопление, поскольку придется постоянно заливать и сливать воду из системы.

Накопительный бак с водяным контуром

А вот в обычных конструкциях печей, где горячий угарный газ выходит непосредственно в дымоход, температура дыма может подниматься до 500 ℃. В такой ситуации единственный вариант – нержавеющая сталь, ведь оцинковка будет выделять токсины от сильного нагрева.

Инструкция по изготовлению бака

Зачастую в магазинах можно купить теплообменник на трубу отопления с уже сделанным водяным контуром. Останется только монтировать его на новую фабричную печку и можно пользоваться. Однако при желании вы можете сделать теплообменник на трубу дымохода своими руками.

Потребуются такие материалы:

• листы стали и куски трубы из нержавейки разного сечения со стенками, толщиной 1,5-2мм;
• штуцеры на 1" или 3/4", чтобы подключить водяной контур к системе отопления;
• большой бак для воды из оцинковки или нержавейки объемом 50-100 литров;
• гибкие шланги или трубы из меди или стали для горячей воды;
• кран для слива воды из системы.

Работы по сборке теплообменника с баком состоят из таких этапов:

1. Разработка чертежа. Исходя из вида печки и диаметра дымовой трубы, определяют габариты бака. В простых металлических печах с прямым дымоходом на выходе газы очень сильно нагреваются, так что теплообменник может быть довольно крупным – около 50 см высотой.
2. Внутренний диаметр стенок накопительного бака нужно выбрать так, чтобы он плотно сел на патрубок дымохода. Внешний диаметр бака должен быть больше внутреннего сечения в 1,5-2,5 раза. Такие параметры позволяют быстро нагреть теплоноситель и обеспечить его свободную циркуляцию. Если в печи выходящие газы не очень горячие, то лучше ставить теплообменник на трубу дымохода для отопления меньших размеров, чтобы не скапливался конденсат и была хорошая тяга.
3. Сварочным аппаратом нужно скрепить все элементы конструкции, проследив, чтобы швы были герметичными. Штуцеры для циркуляции воды приваривают вверху и внизу бака.
4. Водяной котел усаживают на дымовой штуцер очень плотно, дополнительно обрабатывая швы жаростойким герметиком. В верхней части на баке точно так же крепится переходник на утепленную трубу, которую через потолок или стенку выводят наружу.
5. Нагревательный контур с теплоносителем подсоединяют к накопительному баку. Входящую трубу с холодной водой через штуцер подводят к баку с наклоном в 1-2 градуса. Труба с горячей водой, подключаемая к емкости через верхний штуцер, имеет наклон в 30 градусов. При этом сам накопитель монтируют выше теплообменника.
6. В самом низком месте бака врезают кран для слива воды. В парилке он может быть совмещенным с краном для забора горячей воды.
7. Прежде чем растапливать печь, в систему заливают воду, чтобы металлические элементы не перегрелись, а швы не полопались.
8. Заполнение водой в теплообменнике может быть как ручным, так и автоматическим. Если производится залив воды вручную, нужно установить на наружной стенке прозрачную трубку, чтобы следить за уровнем воды.

Стоит отметить, что от контура до бака не должно быть более 3 метров расстояния, а диаметр трубы лучше брать не уже 3/4".

Теплообменник в виде змеевика

Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.

По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.

Как правило, змеевики применяют для нагрева воды, хотя, иногда и для отопления маленьких комнат. Лучше всего себя показывают змеевики, закрепленные на дымовых трубах металлической печи с очень высокой температурой угарных газов.

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

• алюминиевая или медная трубка длиной до 3 м;
• 2 штуцера 3/4" и гибкий шланг для горячей воды;
• котел с поплавковым краном для заполнения водой и клапаном для ее использования;
• кран для слива теплоносителя из системы.

Технология монтажа системы выглядит так:

1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

Отметим, что для безопасного и долговременного использования змеевика для отопления, нужна установка насоса, обеспечивающего циркуляцию воды в системе и препятствующего перегреву.

Регистр воздушного типа

Существуют специальные конструкции печей с теплообменниками воздушного типа, которыми обогревают не только гаражи, но и большие теплицы или прочие постройки.

Теплообменник из гофра

Гофрированные канализационные трубы могут с успехом быть использованы для организации теплообменника. Их накручивают вокруг неутепленного отрезка дымовой трубы, чтобы воздух, находящийся внутри них, быстрее нагрелся и распространился в соседние помещения. А если обернуть такую трубу и дымоход фольгированным материалом, то прогрев будет происходить быстрее.

Оптимально использовать гофру для буржуйки, установленной в гараже (прочитайте также: " "). Выведя отверстия воздуховодов пониже к полу, можно добиться равномерного распределения теплого воздуха во всем гараже и создать вполне комфортные условия.

Колпаковый теплообменник

Если нужно организовать отопление второго этажа и мансарды дома, то удобно использовать теплообменник в виде колпака. Он позволяет задержать теплый воздух, который скапливается возле потолка, внутри комнаты. Постепенно остывая, воздух будет опускаться вниз, и обогревать комнату остаточным теплом.

Изготовить такой колпак можно из огнеупорного гипсокартона, листа оцинковки или другого материала, после чего вывести воздуховоды к месту назначения. Для красоты колпак можно обложить искусственными камнями, которые будут нагреваться и постепенно отдавать тепло.

Негативные моменты

Наряду с пользой теплообменника на дымоходе, стоит отметить и ряд негативных факторов. Во-первых, из-за такой конструкции температура выходящих газов существенно снижается. Это может провоцировать излишнее накапливание сажи, образование конденсата и ухудшение тяги.

Немаловажный момент обустройства такой системы отопления – это просчитать, какой объем воды нужен для ее полноценного функционирования. Если ее будет мало, система может перегреться, вода в ней закипит, и трубы могут разорваться. Кроме того, важно обеспечить герметичность швов.

В любом случае, обустройство теплообменника позволяет увеличить эффективность любой печи. В целях безопасности, как минимум, дважды в год следует проводить визуальную диагностику системы и ее обслуживание – чистку сажи, замену дефектных элементов и так далее. Тогда можно будет с уверенностью использовать теплообменник для отопления дома и нагрева воды в бане.
