Датчик циркуляции воды. Реле протока воды – назначение, принцип работы и самостоятельное подключение

Датчик уровня воды в условиях современной техники выполняет функцию одного из органов чувств человека. От того, насколько правильно удается управлять и контролировать состояние водного потока, зависит исправная работа всего механизма. Важность надежности устройства сенсора сложно переоценить, хотя бы потому, что прибор, контролирующий воду, как правило, становится тем самым «узким» звеном современной техники.

Конструкция и принцип действия

Независимо от того, какой принцип действия положен в основу устройства, работает ли оно только в режиме сигнализатора или параллельно выполняет функции сторожа, автомата или управляющего механизма, конструкция прибора всегда состоит из трех основных узлов:

• Чувствительного элемента, способного реагировать на характеристики водяного потока. Например, фактическое наличие воды, высота столба или уровень в баке, факт движения водяного потока в трубе или магистрали;
• Балластного элемента, уравновешивающего сенсорную часть датчика. Без балласта чувствительный сенсор срабатывал бы при малейшем толчке или случайной капле воды;
• Передающая или исполнительная часть, преобразующая сигнал сенсора, вмонтированного в датчик воды, в конкретный сигнал или действие.

Примерно 90% всей водной техники, так или иначе, связано с электрическими исполнительными механизмами – насосами, клапанами, нагревателями и управляющими электронными автоматами. Понятно, что такое устройство, работающее с водяными потоками, должно быть в первую очередь безопасным.

Из всех сигнальных систем датчик, контролирующий состояние воды, считается наиболее простым и доступным в настройке и ремонте. В отличие от сенсоров и устройств, работающих с измерениями температуры, давления или расхода, датчик воды очень просто контролировать с помощью простейших устройств, или, на крайний случай, увидеть уровень или прокачанный поток своими глазами.

Виды датчиков уровня

Одним из условий успешной работы сенсора является высокая чувствительность датчика, чем выше, тем лучше, тем точнее удается считать контролируемый параметр воды. Поэтому в качестве величины, измеряемой сенсором, стараются выбирать ту, которая сильнее всего меняется за время измерения.

На сегодня существует около двух десятков различных способов и методов измерения механических характеристик воды, но все они используются для получения сведений:

• Высоты уровня водяного столба в емкости или баке;
• Скорости движения потока или расхода воды;
• Факта наличия-отсутствия воды в закрытой емкости, резервуаре, трубе или теплообменнике.

Разумеется, промышленные сенсоры могут быть достаточно сложными конструктивно, но используемые в них принципы работы такие же, как и в бытовой, садово-огородной или автомобильной технике.

Поплавковый тип датчика перелива

Наиболее простой способ измерять уровень воды используется в нехитрой механической конструкции, состоящей из герметичного поплавка, качающегося рычага или кулисы и запорного клапана. В данном случае датчиком является поплавок, балластом считается пружина и поплавковый утяжелитель, а исполнительным механизмом выступает сам клапан.

Во всех поплавковых системах датчик или поплавок регулируется на определенную высоту срабатывания. Вода, поднявшаяся в баке до контрольного уровня, поднимает поплавок и открывает клапан.

Поплавковая система может быть оборудована электрическим исполнительным устройством. Например, внутрь поплавкового датчика устанавливают вкладыш-магнит, при подъеме воды до рабочего уровня магнитное поле заставляет вакуумный геркон замыкать контакты, и тем самым включает или выключает электрическую цепь.

Поплавковый датчик может также выполняться по свободной схеме, как, например, в погружных насосах. В этом случае геркон замыкается не под воздействием магнитного поля вкладыша, а только за счет перепада давлений внутри корпуса насоса и на уровне поплавка. На сегодня магнитно-поплавковый датчик с электрическим исполнительным реле считается одним из самых безопасных и надежных вариантов контроля уровня жидкости.

Ультразвуковой сенсор

Конструкция датчика воды предусматривает наличие двух устройств – источника ультразвука и приемника сигнала. Звуковая волна направляется на поверхность воды, отражается и возвращается на датчик приемник.

На первый взгляд, идея использовать ультразвук для изготовления датчика контроля уровня или скорости движения воды выглядит не очень удачной. Ультразвуковая волна способна отражаться от стен бака, преломляться и создавать помехи в работе приемного датчика, а кроме того, потребуется сложное электронное оборудование.

На самом деле ультразвуковой сенсор для измерения уровня воды или любой другой жидкости помещается в коробку чуть больше пачки сигарет, при этом использование ультразвука в качестве датчика дает определенные преимущества:

• Возможность измерять уровень, и даже скорость воды при любой температуре, в условиях вибраций или движения;
• Ультразвуковой датчик может измерять расстояние от сенсора до поверхности воды даже в условиях сильного загрязнения, с переменным уровнем жидкости.

Кроме того, датчик может измерять уровень воды, расположенной на значительной глубине, при этом точность измерения достигается 1-2 см на каждые 10 м высоты.

Электродный принцип контроля воды

Тот факт, что вода обладает электропроводностью, успешно используется для изготовления контактных датчиков уровня жидкости. Конструктивно система представляет собой несколько электродов, установленных в емкости на разной высоте и соединенных в одну электрическую цепь.

По мере заполнения емкости водой жидкость последовательно замыкает пару контактов, что включает цепь управляющего реле насоса. Как правило, у датчика воды имеется два-три электрода, поэтому измерение потока воды получается слишком дифференцированным. Датчик сигнализирует лишь о достижении минимального уровня и запускает мотор насоса, или о полном заполнении емкости и отключает его, поэтому подобные системы используются для контроля резервных или поливных цистерн с водой.

Емкостной тип датчика воды

Конденсаторный или емкостной тип сенсора используется для измерения уровня воды в узких и глубоких емкостях, это может быть колодец или скважина. С помощью емкостного датчика можно определить высоту водяного столба в скважине с точностью до десятка сантиметров.

Конструкция сенсора состоит из двух коаксиальных электродов, фактически трубы и внутреннего металлического электрода, погруженных в ствол скважины. Вода заполняет часть внутреннего пространства системы, меняя тем самым его емкость. С помощью подключенной электронной схемы и катушки колебаний с кварцем можно точно определить емкость датчика и количество воды в скважине.

Радарный измеритель

Волновой, или радарный датчик используется для работы в наиболее сложных условиях, например, если нужно измерить уровень или объем жидкости в резервуаре, открытом водоеме, колодце несимметричной и неправильной формы.

Принцип действия не отличается от ультразвукового прибора, а использование электрического импульса позволяет выполнить измерение с большой точностью.

Гидростатический вариант сенсора

Один из вариантов гидростатического датчика приведен на схеме.

К сведению! Подобный сенсор используется в стиральных машинах и бойлерах, где очень важно контролировать высоту водяного столба внутри бака.

Гидростатический датчик представляет собой коробку с эластичной подпружиненной мембраной, делящей корпус датчика на два отделения. Одну из секций соединяют прочной полиэтиленовой трубкой со штуцером, впаянным в днище бака.

Давление водяного столба передается по трубке на мембрану и заставляет замыкаться контакты пускового реле, чаще всего для запуска исполнительного механизма используется пара — магнитный вкладыш и геркон.

Датчик давления воды

Гидростатическое давление определяется в условиях, когда поток или определенный объем воды находится в состоянии покоя. Чаще всего гидростатический сенсор используется в нагревательных и отопительных приборах – бойлерах, котлах отопления.

Устройство датчика давления воды

Такие устройства чаще всего работают в режиме триггера:

• При высоком давлении воды сенсор замыкает контакты реле и разрешает работу насоса или нагревателя;
• При низком давлении в сенсоре блокируется даже физическая возможность включения исполнительного механизма, то есть никакие удары или временные скачки напора не заставят устройство заработать.

При исправном датчике давления воды сенсор выдаст сигнал на запуск мотора, только если нагрузка на сильфон сохраняется более трех секунд.

Типовое устройство «умного» сенсора представлено на схеме.

Чувствительным элементом системы является диафрагма, соединенная с сильфоном, центральный шток может подниматься и опускаться в зависимости от величины давления, и тем самым менять емкость встроенного конденсатора.

Подключение датчика давления воды

Упрощенная модель сенсора используется в домашних системах «гидроаккумулятор — скважинный насос». Внутри прибора находится коробка с мембраной, соединенной с качающимся рычагом и двумя балансирующими пружинами.

Конструкция наворачивается на выходной штуцер гидроаккумулятора. С увеличением внутреннего давления мембрана поднимается и размыкает главную пару контактов, чтобы система исправно реагировала на давление воды, момент выключения и включения необходимо отрегулировать осадкой малой и большой пружины в соответствии с показаниями стрелочного манометра.

Датчик протечки воды

Уже из названия становится понятным, что речь идет об устройстве, фиксирующем наличие утечки воды из водопроводных коммуникаций. Принцип работы устройства напоминает электродную систему. Внутри пластиковой коробки в специальном кармане установлена одна или несколько пар электродов. В случае аварии скапливающая на полу вода затекает внутрь кармана и замыкает контакты. Срабатывает электронная схема, и по сигналу сенсора в работу вступают шаровые краны с электроприводом.

Понятно, что датчик, сам по себе, — вещь бесполезная, если используется без системы управления и автоматических отсекателей воды, установленных на вводе в дом или на одной из веток водопровода.

В качестве примера можно привести одну из наиболее популярных систем защиты — датчик протечки воды Нептун. В систему входят три основных блока:

• Сам датчик протечки Нептун в проводной или беспроводной модификации, обычно в комплект входит три отдельных сенсора;

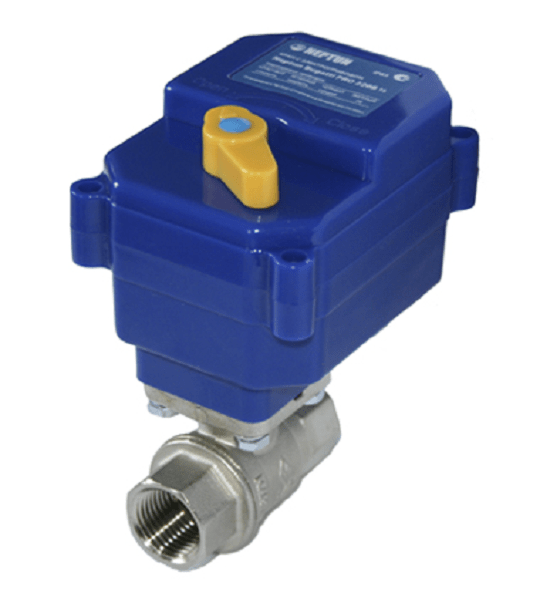

• Шаровой кран с электроприводом, производства итальянской компании «Бугатти», в количестве двух штук;
• Блок управления «Neptun Base».

Наиболее ценная часть комплекта — автоматические краны, их выпускают для установки на полудюймовой и дюймовой трубной резьбе. Конструкция выдерживает давление до 40 Атм., а итальянское качество привода гарантирует не менее 100 тыс. циклов открывания-закрывания.

Сам датчик выглядит, как две латунные пластины в коробке, к которым подведено низковольтное напряжение с очень высоким сопротивлением входа, при замыкании сенсора ток ограничен 50 мА. Сама конструкция выполнена по протоколу IP67, поэтому является абсолютно безопасной для человека.

Установка беспроводных датчиков протечки воды

В системе «Нептун» датчик может быть удален от блока управления на расстояние более 50 м. В более совершенных беспроводных системах NEPTUN PROW+ вместо системы проводов используются датчики протечки воды, оборудованные модулем WF.

Блок управления оборудован защищенным от помех и влаги каналом, системой включения-выключения шаровых кранов. Считается, что никакие помехи или случайные капли влаги, конденсат не влияют на работу датчиков.

Коробки с сенсором протечки устанавливают на удалении от труб не более чем на 2 м, сенсоры нельзя экранировать металлической сантехникой или мебелью.

Беспроводной датчик протечки воды

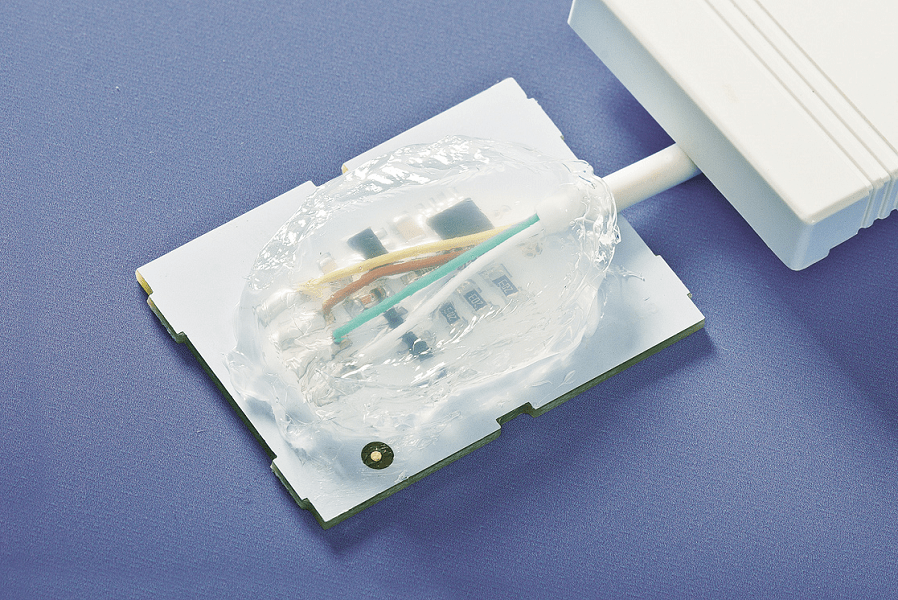

Устройство беспроводного измерителя сложнее, чем обычного двухэлектродного варианта с проводным подключением. Внутри установлен контроллер, который непрерывно сравнивает ток, протекающий между электродами, с эталонным значением, зашитым в память. При этом эталонное значение «сухой пол» можно настраивать по собственному выбору.

Очень удобное решение, учитывая, что уровень влажности в ванной комнате может быть очень высоким, а регулярно выпадающий конденсат может привести к ложным срабатываниям.

Как только контроллер определяет уровень, соответствующий затоплению, прибор контроля воды отправляет на базовый блок сигнал об аварии. Наиболее продвинутые модели способны дублировать команду СМС-сообщением по GSM каналу.

Датчик протока воды

Во многих случаях для стабильной и безаварийной работы техники мало датчика наличия воды, требуется информация о том, движется ли поток по трубопроводу, какова его скорость и напор. Для этих целей используются датчики протока воды.

Виды датчиков протока воды

В бытовой и наиболее простой промышленной технике используют четыре основных вида датчиков протока:

• Напорный измеритель;
• Лепестковый тип сенсора;
• Лопаточная схема измерения;
• Ультразвуковая система.

Иногда используется устаревшая конструкция на основе трубки Пито, но для ее надежной работы требуется как минимум отсутствие загрязнений и ламинарный характер течения воды. Первые три датчика являются механическими, поэтому часто подвергаются засорению или водяной эрозии чувствительного элемента. Последний тип сенсора, ультразвуковой, способен работать практически в любых условиях.

Принцип работы ультразвукового измерителя можно понять из схемы. Внутри трубки расположен излучатель волн и приемник. В зависимости от скорости потока звуковая волна может отклоняться от первоначального направления, что и служит основанием для измерения характеристик потока.

Устройство и принцип работы

Простейшие лепестковые датчики потока работают по принципу гребного весла. В поток погружается лепесток, подвешенный на шарнире. Чем выше скорость потока, тем сильнее отклоняется лепесток датчика.

В более точных лопаточных датчиках применяется крыльчатка или турбинка из полиамида или алюминиевого сплава. В этом случае удается измерять скорость потока по частоте вращения подвижного элемента. Единственным недостатком является повышенное сопротивление, создаваемое лепестками и лопатками в потоке воды.

Напорный сенсор работает с использованием динамического давления потока. Под напором воды подвижный элемент с магнитным вкладышем выдавливается вверх, освобождая тем самым пространство для движения жидкости. Установленный в головке геркон моментально реагирует на магнитное поле вкладыша и замыкает цепь.

Область применения

Датчики водяного потока используются исключительно в системах нагрева и системах автоматики одноконтурных теплообменников. Чаще всего выход из строя сенсора наличия потока приводит к прогару и тяжелейшим повреждениям раскаленных радиаторов и нагревателей.

Датчик уровня воды своими руками

Простейший вариант устройства, способного сигнализировать о наполнении водой бака или любой другой емкости, приведен на схеме ниже.

Конструктивно определитель уровня состоит из трех металлических электродов, установленных на текстолитовой пластинке. Схема, собранная на обычном маломощном транзисторе, позволяет определять предельно допустимый верхний и нижний уровень воды в емкости.

Конструкция абсолютно безопасна в пользовании и не требует каких-либо дорогостоящих деталей или приборов управления.

Заключение

Датчики уровня воды широко используются в бытовой технике, поэтому чаще всего для вспомогательных нужд гаражной или садовой техники используют уже готовые конструкции от старой техники, переделанные и адаптированные к новым условиям. При правильном подключении такое устройство прослужит гораздо дольше самодельной схемы.

Обеспечение эффективной работы насосных установок – это залог бесперебойного функционирования обслуживаемых ими систем водоснабжения и отопления. Для решения такой важной задачи трубопроводы оснащаются дополнительными техническими устройствами, одним из которых является датчик протока воды (или датчик потока воды). Его использование позволяет контролировать сбои, которые могут периодически происходить в трубопроводных системах, и, соответственно, минимизировать риск выхода из строя насосного оборудования.

Назначение и преимущества

При эксплуатации водопроводов бытового назначения нередки ситуации, когда насос включается в момент отсутствия жидкости в трубах. Такие ситуации, если они происходят часто и продолжаются в течение длительного времени, становятся причиной перегрева двигателя насоса и деформации его деталей, что в конечном итоге приводит к выходу из строя всего устройства. Вода, которую перекачивает насосное оборудование, одновременно выполняет смазывающую и охлаждающую функции, поэтому «сухой ход», как его еще называют, негативным образом сказывается на техническом состоянии как циркуляционных, так и погружных насосов.

Для того чтобы не допустить возникновения описанных ситуаций, как раз и используют датчик протока воды для насоса, работающий в автоматическом режиме. Датчики, контролирующие проток воды, успешно применяются для управления работой насосных станций, обслуживающих системы горячего и холодного водоснабжения, а также системы отопления.

Рассматриваемое автоматическое устройство контролирует параметры потока воды, которая через него проходит, и в тех случаях, когда они отличаются от нормативных, автоматически включает или отключает насосное оборудование. Работая по данному принципу, датчик не только защищает насосное оборудование от «сухого хода», но и обеспечивает постоянство параметров потока воды.

Среди преимуществ эксплуатации насосного оборудования, на котором установлен датчик потока жидкости, можно назвать:

• снижение расхода электроэнергии и, соответственно, уменьшение затрат на ее оплату;
• минимизацию риска выхода из строя насосного оборудования;
• увеличение срока службы насосного оборудования.

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

• патрубок, через который в датчик поступает вода;
• мембрана, составляющая одну из стенок внутренней камеры датчика;
• герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
• две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Работает устройство вышеописанной конструкции следующим образом:

• Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
• Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
• Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто. Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования.

Основные характеристики

При выборе датчиков протока воды для оснащения трубопроводной системы надо учитывать следующие их параметры:

• материал изготовления корпуса и внутренних элементов;
• рабочее давление, на которое рассчитан датчик;
• диапазон температур жидкости, для контроля потока которой будет использоваться устройство;
• класс защиты и требования к условиям эксплуатации;
• диаметр посадочных отверстий и параметры резьбы в них.

Каждый из вышеперечисленных параметров оказывает влияние на эксплуатационные особенности датчиков протока воды, поэтому стоит рассмотреть их более подробно.

От того, из какого материала изготовлен корпус датчика и его внутренние детали, зависят надежность такого устройства, его способность переносить возникающие в процессе работы нагрузки, а также его долговечность. Выбирая датчик протока жидкости, лучше отдавать предпочтение моделям, для изготовления которых были использованы различные металлы – нержавеющая сталь, латунь или алюминий. В процессе эксплуатации как корпус датчика протока, так и его внутренние элементы испытывают значительное давление со стороны проходящей через него жидкости. Выдерживать такую нагрузку длительное время в состоянии только прочные материалы. Кроме того, в трубопроводах нередки такие явления, как гидравлические удары, последствия которых могут быстро вывести датчик из строя, если для его изготовления были использованы несоответствующие материалы.

Значение рабочего давления, при котором может функционировать датчик протока жидкости, коррелирует с мощностью используемого насоса, поэтому на данный параметр следует обращать особое внимание. Кроме того, от данного параметра зависит и то, какими характеристиками будет обладать поток жидкости, транспортируемой по трубопроводу. Те модели датчиков протока воды, в конструкции которых предусмотрены две пружины, могут управлять работой насоса по нижнему и по верхнему уровням давления. Устройствам именно данного типа лучше отдавать предпочтение.

Температура жидкости, на которую рассчитан датчик, оказывает непосредственное влияние на то, в системах какого назначения он может быть использован. Естественно, выбирая такой датчик для оснащения системы отопления или горячего водоснабжения, следует обращать внимание только на те модели, которые могут работать с водой, нагретой до высокой температуры. Для трубопроводов, по которым транспортируется холодная вода, используют датчики протока, рассчитанные на работу с жидкостями, имеющими температуру 60–80°.

Уровень влажности и температурный режим окружающей среды, при которых может эксплуатироваться датчик протока жидкости, также являются немаловажными параметрами. Класс защиты такого устройства указывает на то, какие нагрузки оно в состоянии выдержать, работая в паре с насосным оборудованием.

Датчики, контролирующие проток воды, как правило, выбирают для уже готовых трубопроводных систем или для тех, проект которых уже разработан. Именно поэтому следует обращать внимание на размеры посадочных отверстий: они должны полностью соответствовать размерам элементов трубопровода, на которых датчик планируется установить.

Подключение и регулировка датчика

Эффективность работы датчика, контролирующего проток воды и управляющего работой насосного оборудования, во многом зависит от правильности установки этого устройства. Следует иметь в виду, что монтироваться такой датчик вне зависимости от типа и назначения трубопровода может только на горизонтальных участках. При этом надо контролировать, чтобы мембрана датчика располагалась строго в вертикальном положении.

При установке датчика протока жидкости его при помощи резьбовой муфты соединяют со сливной частью трубопровода. При этом расстояние, на котором такое устройство должно располагаться от самой трубы, не может быть меньше 55 мм.

На корпусе заводских датчиков протока воды обязательно имеется стрелка, которая указывает, в каком направлении через них должна двигаться жидкость. Устанавливая датчик на трубопровод, необходимо следить за тем, чтобы эта стрелка совпадала с направлением движения воды. В том случае, если датчик устанавливается в систему, по которой транспортируется сильно загрязненная жидкость, для корректной работы такого устройства перед ним обязательно следует разместить фильтры.

Несмотря на то, что датчики протока жидкости поставляются с заводов-производителей с уже отрегулированными параметрами, самостоятельную регулировку периодически приходится выполнять. Для этого в конструкции датчиков предусмотрены специальные болты. При помощи последних увеличивают или уменьшают степень сжатия пружин, выставляя тот уровень давления, при котором данное устройство будет срабатывать.

Сейчас мы с вами разберемся для чего нужен датчик протока воды (называют еще «реле протока») и посмотрим на принцип его работы. Так же вы узнаете каких видов бывают эти датчики и как установить его самостоятельно.

В быту иногда случается аварийное включение насоса без воды, что может привести к поломке оборудования. Из-за так называемого «сухого хода» двигатель перегревается и деформируются детали. Для того, чтобы насос функционировал с максимальной эффективностью, важно обеспечить подачу воды без перебоев. Для этого нужно оборудовать систему отопления и горячего водоснабжения таким приспособлением, как датчик протока воды.

Датчик протока воды

Устройство и принцип работы

Датчик протока воды — это прибор, осуществляющий контроль за давлением внутри системы водоснабжения, он подсоединяется к насосу посредством патрубков.

Стандартная схема датчика протока воды:

• реле;
• набор пластин;
• внутри прибора присутствует широкая камера;
• поплавок небольшого размера, который помещен внутрь неподвижной колбы;
• канал подпитки на выходе;
• большинство моделей оснащены регулировочным краником, установленным на выходе.

Принцип действия датчика: когда нет потока жидкости, он автоматически приостанавливает насосную станцию и не позволяет осуществляться “сухому ходу”, а при появлении воды — запускает устройство.

Область применения

Датчики протока воды, обычно, встречаются в приборах, где нужно осуществлять постоянный контроль системы жизнеобеспечения и соблюдать определенный режим их работы.

Чаще всего датчики протока воды применяются в котлах, функционирующих на газу. Современные газовые котлы, оборудованные такими датчиками, применяются как для отопления, так и для нагрева воды.

Прибор, который находится на трубопроводе подачи водопроводной воды при поступлении воды, подает сигнал на плату управления котла и работа циркуляционного насоса прекращается. Затем плата включает форсунки , отвечающие за подогрев проточной воды, и вода в теплообменнике начинает нагреваться. Когда кран закрывается, датчик оповещает о том, что подача воды приостановлена.

Большинство домовладений оборудуются системами автономного водоснабжения, благодаря которым можно иметь максимально комфортные условия.

Функция датчика протока воды состоит в том, что при включении любого из подсоединенных к системе водоснабжения устройств, датчик включает насос и вода начинает течь.

Выбирая датчик протока воды, обязательно учитывайте пропускную способность устройств и их размеры.

Виды датчиков протока воды

По типу конструкции выделяются релейные и штуцерные приборы. Помимо этого выделяются разновидности по уровню давления.

Датчик протока воды релейного типа применяется для насосов с невысокой мощностью. Обычно эти модели однокамерные. Специалисты отмечают их низкую проводимость. Выпускаются модели с вертикальным расположением пластин, их максимальное давление — не менее 5 Па.

Системы защиты зачастую используются серии P48. Благодаря всем этим показателям, протечек воды практически не бывает, также подобные устройства отличаются хорошей стабильностью работы.

Самые широко используемые датчики протока воды для насосов — штуцерные модели . Пластины у них обычно размещаются горизонтально, отдельные образцы снабжены двумя клапанами. Максимальное давление у них приблизительно 5 Па. Системы защиты чаще всего класса P58. Проводимость находится в непосредственной зависимости от размеров штуцера .

Датчики низкого давления применимы для насосов мощностью не более 4 кВт. Размер камеры влияет на проводимость. Чаще всего на рынке можно встретить датчик протока воды для насоса на два поплавка. Цена у них невысокая и с легкостью можно подобрать нужную модель.

Модели высокого давления обычно выпускаются с одним удлиненным штуцером , пластины монтируются горизонтально. Специалисты советуют устанавливать такие образцы в центробежные насосы. Максимальное давление — не превышает 6 Па, система защиты класса P70.

Также по механизму действия делится на:

• датчик воды, основанный на принципе работы датчика Холла: сигнализирует не только о протоке воды, но и о скорости её подачи;
• герконовый датчик, действующий по принципу магнита: внутри его располагается магнитный поплавок, который по мере роста давления воды перемещается по камере и оказывает воздействие на геркон.

Устройство и принцип работы герконового датчика протока воды

Установка и изготовление своими руками

Большая часть датчиков протока воды имеется в конструкции устройств, поэтому производить их установку требуется исключительно в случае поломки и необходимости произвести замену. Однако бывают случаи, когда датчик протока воды надо монтировать отдельно, например, при необходимости увеличения напора подачи воды. Это обусловлено тем, что в системе центрального водопровода, давление бывает низким и не дотягивает до нормы. А для того, чтобы включить газовый котел в режим горячего водоснабжения, нужен хороший напор.

В подобных ситуациях устанавливается вспомогательный циркуляционный насос , который оснащен датчиком протока воды. Сначала монтируется насос, а после датчик. Отсюда следует, что как только начнет течь вода, датчик включит насос и давление начнет увеличиваться.

Насос повышения давления для системы водоснабжения Grundfos UPA 15-90 со встроенным датчиком протока воды

Изготовить датчик протока воды своими руками не сложно. Для начала нужно установить камеру, затем нужно вырезать три пластины, монтировать их следует горизонтально, никакого контакта между ними и колбой быть не должно. Для простой конструкции будет достаточно одного поплавка.

Штуцер рационально устанавливать на два переходника, клапан должен выдерживать давление не менее 5 Па.

Производители

Таким образом, датчик протока воды призван обезопасить работу котлов и насосного оборудования.

Датчик протока воды для насоса – это неотъемлемая деталь оборудования, призванная защищать устройство от работы на «сухом ходу». Датчик обладает небольшим размером и имеет простую конструкцию, что позволяет установить его даже новичку.

Функции и преимущества датчика протока воды

Нередко возникают ситуации, при которых насос запускается в момент полного отсутствия жидкости в трубопроводе. Это провоцирует нагревания мотора агрегата и его дальнейшую поломку. Чтобы исключить возникновение таких ситуаций, следует использовать датчик потока жидкости. Это устройство работает автоматически и контролирует проток воды внутри трубопровода. Если количество проходящей сквозь датчик жидкости меньше нормы, прибор автоматически отключает насос. Таким образом, реле потока воды не только препятствует работе насоса на «сухом ходу», но и поддерживает нормальные для работы агрегата условия.

К преимуществам использования датчика относится:

• Снижение потребляемой насосом электроэнергии и экономия денежных средств;
• Защита оборудования от поломок;
• Увеличение периода эксплуатации насоса.

Помимо всего прочего, реле протока воды для насоса отличается скромными габаритами, невысокой стоимостью и простотой в монтаже.

Реле протока воды – принцип работы и конструкция

Основная функция датчика заключается в отключении насосного оборудования в случае понижения уровня воды или повышения давления в трубопроводе. Если количество воды увеличивается или падает давление, индикатор потока жидкости снова запускает оборудование. За стабильное выполнение возложенных на реле задач отвечают его конструктивные элементы.

Устройство прибора состоит из таких деталей:

• Патрубок, сквозь который внутрь устройства попадает жидкость;
• Мембрана, играющая роль одной из стенок внутренней камеры прибора;
• Герконовый включатель, который отвечает за размыкание и смыкания цепи в электрической схеме насоса;
• Две разные по диаметру пружины – посредством их сжатия контролируется давление воды, при котором будет срабатывать датчик протока жидкости.

Принцип действия реле заключается в следующем:

1. При попадании во внутреннюю камеру прибора, вода оказывает давление на мембрану, тем самым смещая ее в сторону;
2. Расположенный с обратной стороны мембраны магнит становится ближе к герконовому переключателю, из-за чего его контакты замыкаются и насос включается;
3. Если уровень воды падает, то мембрана с магнитом отдаляется от переключателя, что приводит к размыканию его контактов и отключению насоса.

Установить сигнализатор потока жидкости в трубопровод достаточно просто. Для этого необходимо изучить особенности подключения прибора и его правильную настройку.

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Любой электрический насос, перекачивающий воду из колодца или скважины, нормально функционирует только при наличии рабочей среды. Вода для данного механизма является одновременно смазкой и охлаждением. Если помпанасосный агрегат будет работать вхолостую, то уже спустя несколько минут может прийти в негодность. Следить за наличием воды, протекающей через насос, призван датчик сухого хода для насоса. По его команде подаваемое на насос питание должно отключаться при отсутствии воды.

Итак, сухой ход - это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:

1. Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
2. В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней выкачки. После полной выкачки воды из колодца необходимо выждать определенное время для заполнения колодца.
3. Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.

Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя. Мастерам знаком такой вид отказа, возникающий в результате перегрева. Разобрав агрегат, можно легко обнаружить те его части, которые подверглись перегреву.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Датчики уровня воды

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

Совет: Чтобы поплавок сработал вовремя, необходимо его правильно отрегулировать. Важно, чтобы в момент срабатывания датчика корпус помпы еще был погружен в воду.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока - это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потока

Такие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Какую защиту выбрать?

Подобрать нужный вариант защитного устройства непросто. Необходимо учитывать одновременно несколько факторов:

• глубина водной емкости;
• диаметр скважины;
• особенности используемого насосного оборудования. Например, используется погружной насос или поверхностный;
• свои возможности в финансовом плане.

Например, наиболее простым и дешевым средством защиты насоса от сухого хода является поплавковый датчик. Однако необходимо учитывать, что его использование в скважине небольшого диаметра невозможно. А вот для колодца он подойдет идеально.

Если вода в рабочей емкости заведомо чистая, то наиболее оптимальным вариантом будет использование датчика уровня воды. Если же вы не уверены в качестве подаваемой в насос воды, лучше использовать реле протока или датчик давления воды.

На заметку: Если существует вероятность засорения фильтра насоса мусором или грязью, то датчик уровня использовать нецелесообразно. Он будет показывать нормальный уровень воды, хотя вода в насосный агрегат подаваться не будет. Результатом будет перегорание двигателя насоса.

Можно сделать небольшое заключение. Использовать насос без защиты от сухого хода можно лишь в том случае, если есть возможность постоянно контролировать поступление воды из колодца или скважины. В этом случае можно быстро отключить питание помпы, если вода прекратит поступать из источника. Во всех остальных случаях лучше перестраховаться, установив защитный датчик. Его цена вполне окупает себя, если учитывать стоимость покупки нового насоса взамен сгоревшего оборудования.

Обустраивая собственный источник водоснабжения, каждый хозяин обязан позаботиться о дополнительной его защите. Кроме того, в предотвращении поломок нуждается не только сама скважина или колодец, но и оборудование, осуществляющее работу: так называемые дренажные системы и наружные насосы. В целях безопасности и снижения риска перегрева используют датчик протока воды, который прежде необходимо правильно подобрать.

Некорректная работа насосной станции, установленной к водоему может зависеть исключительно от отсутствия жидкости. Абсолютно не существует разницы, какой водоем используется для осуществления перекачки воды, проблемы сухого хода для насоса актуальны в любом случае.

Причины холостой работы часто происходят из-за неправильного монтажа насоса в источнике водоснабжения, а также неверного его выбора для данных целей (не соответствие техническим характеристикам и параметрам скважины или колодца). Чтобы исключить, перегрев насоса и возможные его неполадки необходимо размещать откачивающее устройство на динамичном уровне, то есть в том месте где вода не убывает.

Также прекращение подачи жидкости может происходить из-за снижения давления в трубопроводе, за счет чего происходит снижение потока воды и образуется воздушная пробка, которая проникая в рабочий механизм устройства, выводит его из строя. При потере герметичности шланга или трубы также возможно возникновение подобных проблем.

Обратите внимание! Если ваш насос настроен исключительно на ручную работу и работает от постоянного источника (из местного пруда, реки или озера), в таком случае нет необходимости использовать автоматизированный датчик протока. В случае, если насос подключен к небольшим скважинам и не имеет автоматов защиты, позаботиться о предотвращении поломки стоит.

Виды датчиков сухого хода для насосов

На практике встречается всего несколько видов датчиков, осуществляющих защитную функцию по отношению к насосному оборудованию. Сегодня их подразделяют на три основные типа:

Некоторые насосные станции скважинного типа не требуют специальных защитных дополнений, так как в них предусмотрена своя защита в качестве заводских параметров.

Схема работы датчика сухого хода

Датчик контроля давления или реле холостого хода выполняет свою работу, используя отдельный принцип. Само же устройство потока представляет собой механизм с коммутирующими контактами. Перед установкой реле имеет разомкнутые контакты. Чтобы запустить датчик нужно нажать и удерживать красную кнопку до тех пор, пока уровень давления не поднимется до нужного значения. Если количества атмосфер будет недостаточно, датчик будет отключен.

Некоторые установки имеют в конструкции специальные гайки на пружинах, позволяющие корректировать значения давления, когда механизм будет срабатывать. Обратите внимание, как изображает весь процесс действия схема, расположенная ниже.

Чтобы подсоединить датчики потока воды для скважинных насосов потребуется их расположить последовательно в электросети вместе с откачивающим оборудованием. При обнаружении падения атмосфер, срабатывает защита насоса от сухого хода, там самым размыкая электрическую сеть.

Внимание! Установка реле движения потока для насосных подстанций в автономном источнике водообеспечения происходит строго по принципиальной схеме. Никаких отклонений от указанных значений быть не должно, так как повышается вероятность неправильной работы устройства и несрабатывание защиты.

Как выбрать устройство и его установить в домашних условиях?

Подбирайте устройство движения потока обязательно с учетом всевозможных характеристик своего насосного оборудования и возможностей источника водоснабжения. Перед покупкой и непосредственным монтажом защитного реле своими руками, обязательно получите консультацию опытного специалиста.

Важным шагом после выбора установки движения потока считается ее правильный монтаж. Обязательно предусмотрите чтобы реле давления было установлено до первого запуска системы водоснабжения. В таком случае вы сможете предусмотреть возможные неисправности и предотвратить их последствия.

Для того чтобы выполнить механический тип подключения реле давления, вам понадобятся навыки в работе с фитингами. Вам необходимо нарезать резьбу, если ее нет и уплотнить конструкцию льном или лентой фум. Врезать приспособление в трубе поможет специальный разводной ключ. После занимаемся подключением электрики в механизме. Учтите то, что проводники на датчике должны по своему сечению подходить по мощности к насосу.

Типичные ошибки мастеров

При обустройстве трубопровода своими руками, важно чтобы оборудование для контроля потока было правильно подключено. Но к сожалению не совсем опытный пользователь может внести нарушения в стабильность работы. Чтобы исключить все неприятности нужно знать о типичных ошибках, которые допускают мастера при подключении реле.

1. Неправильно подсоединяют устройство. Случается, и такое, когда датчик подсоединен до прибора учета расхода воды, за счет чего принцип работы становится неверным.
2. Негерметичность соединений происходит в том случае, когда не использованы специальные уплотнители или были подобраны материалы не надлежащего качества.
3. Не точно подобрано оборудование для самой системы водоснабжения, и наблюдается несоответствие техническим характеристикам насоса.
4. Отсутствует схема правильного подключения , в следствие чего может быть параллельное подсоединение приспособления.
Свой собственный фонтан за городом - это прекрасно. Пусть себе функционирует в саду или перед домом! Но если решили обустроить его своими руками, важн...

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.

Что такое сухой ход насоса

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась - при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.

Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит - перекачиваемая вода используется для его охлаждения. Нет воды - нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса - одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Как можно защитить насос от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

• реле защиты от сухого хода;
• устройства контроля потока воды;
• датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного - отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Давление, на которое реагирует устройство - от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это - состояние сухого хода и насос надо отключать, что и происходит.

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема, но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает - давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать. Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится - несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью - спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Устройства контроля протока воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию - реле и контроллеры протока воды. Реле или датчики протока - электромеханические устройства, контроллеры - электронные.

Реле (датчики) протока

Реле протока бывает двух типов - лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Турбинные датчики потока устроены несколько сложнее. Основа устройства - небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

В случае использования блока автоматики гидроаккумулятор - лишнее устройство. Система отлично работает по появлению расхода - открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное - не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов - поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды - на заполнение емкости (защита от переливов) и на опорожнение - как раз защита от сухого хода. Второй вариант - наш, первый нужен при заполнении. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один - опускается на уровень минимально возможного уровня, второй - базовый - располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Работа современных бытовых и промышленных приборов во многом зависит от правильной и бесперебойной работы электронных устройств. Во многом такое положение дел устраивает, однако, как только происходит сбой, нормальный ритм жизни превращается в сплошную нервотрепку. А ведь в принципе ничего страшного не происходит просто один из компонентов выходит из строя.

Именно к таким компонентам современных бытовых приборов и относится датчик протока воды. Нехитрое устройство, которым снабжены газовые водогрейные котлы, системы автономного водоснабжения , системы полива, насосы скважин.

Как и у всех электронных компонентов, у датчика протока води тоже существуют принципы, по которым он работает. В принципе здесь все просто, весь смысл его работы заключается в том, чтобы сигнализировать о том, есть ли движение воды или нет. Датчик устанавливается, к примеру, в трубу. При закрытом кране, движения воды нет, а как только кран открывается, начинается движение воды и срабатывает датчик, контакты замыкаются и сигнал уходит на плату управления.

Правда, необходимо сразу указать, что предварительно датчик настраивается на определённый порог чувствительности – это когда движение воды должно достигнуть определённой отметки, к примеру, 1,7 литра в минуту. Вот тогда датчик и включится, при этом будет продолжать работать до тех пор, пока скорость подачи воды не уменьшится ниже отметки, и тогда контакты разомкнутся, и плата управления перестанет получать сигнал.

Области применения

В бытовых условиях датчики протока воды нашли своё применение в основном в приборах, где требуется постоянный контроль за системами жизнеобеспечения дома и соблюдением определённого режима их функционирования. Контролируя подачу воды, датчики движения позволяют существенно снизить затраты на содержание жилища, делают жизнь намного комфортнее и безопаснее.

Для газового котла

Основным местом применения датчика протока воды в современных домах стали газовые котлы. Оснащенные такими датчиками современные газовые котлы совмещают в себе функции водогрейного аппарата и котла обогрева.

Датчик протока воды установленный на трубопроводе подачи водопроводной воды реагирует на начало движения воды при открытии крана горячей воды.

Датчик посылает сигнал на плату управления котла, и электроника выключает циркуляционный насос отопления, гасит газовые форсунки отопления, перекрывает клапан циркуляции воды в системе отопления. А дальше плата включает форсунки подогрева проточной воды и в теплообменнике начинается процесс подогрева воды. При закрытии крана, датчик фиксирует остановку движения воды, о чем сигнализирует на плату управления.

Для насоса

Многие современные домовладения оснащаются системами автономного водоснабжения. Подобные системы позволяют иметь в частном доме уровень комфорта сопоставимый с квартирами, но при этом не зависеть от централизованного водопровода.

Система, состоящая из насоса, бака для воды и системы управления позволяет обслуживать все необходимые для комфортного проживания системы – стиральные машины-автоматы, посудомоечные машины, пользоваться горячей водой и туалетом.

Роль датчика протока воды заключается в том, что когда включается любой из подсоединённых к системе водоснабжения приборов или начинается отбор воды, датчик включает насос и автоматически начинается подача воды. При этом неважно начинается ли стирка, открывается ли кран на кухне или спускается бачок унитаза.

Еще одним вариантом использования датчиков протока воды являются системы автоматического полива. Здесь, кроме функции открытия датчик расхода контролирует количество воды, используемое для полива. Такая функция необходима для контроля дозированного полива и избежания переувлажнения почвы. Датчик установленный на центральном трубопроводе подает информацию на пульт управления системой.

Виды

Сегодня наибольшее применение нашли датчики протока воды двух видов ― датчик Холла и реле герконовое.

Датчик проточной воды, основанный, на принципе работы датчика Холла (его называют еще расходомер) представляет собой небольшую турбину, на которую насажен магнит. При вращении турбины, магнит создаёт магнитное поле и как турбина на гидроэлектростанции генерирует небольшие электрические импульсы, которые поступают на плату управления котла. Скорость вращения турбины зависит от скорости подачи воды, чем больше поток, тем четче импульсы. Таким образом, благодаря датчику Холла возможно не только сигнализировать о протоке воды, но и о скорости подачи воды.

Герконовый датчик протока воды представляет собой датчик, основанный на использовании принципов магнита. Принципиально этот датчик выглядит так – внутри камеры из композитного материала находится магнитный поплавок, при увеличении давления воды, поплавок перемещается по камере и воздействует на геркон.

Геркон, а это не что иное, как две магнитные пластины в камере без воздуха, под действием магнитного поля поплавка размыкается, и плата управления переводит работу котла в режим горячего водоснабжения.

Установка

Учитывая то, что большинство датчиков протока воды конструктивно входят в состав приборов, установка их требуется только в случае замены при выходе из строя. Однако, встречаются ситуации, когда датчик протока воды необходимо устанавливать отдельно, например, когда возникает необходимость увеличить напор подачи воды.

Ведь нередко случаются ситуации, когда в системе центрального водопровода недостаточное давление, и для включения газового котла в режим горячего водоснабжения необходимо создать хороший напор. В таком случае устанавливается дополнительный циркуляционный насос, оборудованный датчиком протока воды.

В данном случае датчик устанавливается после насоса, таким образом, при начале движения воды датчик включает насос, и давление воды повышается.

Обзор моделей и цены

Датчик протока воды для насоса Grundfos UPA 120

Основное применение - автоматическое управление насосом системы водоснабжения. Датчик предназначен для обеспечения водоснабжения индивидуального дома, квартиры, оснащенной индивидуальной системой водоснабжения. Включение автоматики датчика происходит при устойчивом потоке жидкости в диапазоне 90-120 литров в час.

Основное предназначение - защита насоса от холостого хода. Датчик используется с насосами повышения давления GRUNDFOS серии UPA. Данные агрегаты имеют небольшие линейные размеры, что позволяет производить монтаж непосредственно в линию водопровода.

Использование датчика позволяет работать насосу в нескольких режимах работы, позволяющих как автоматическое включение , так и включение при необходимости. Автоматика датчика отключает насос в случае повышения давления в водопроводе до нормального показателя.

Характеристики:

• потребляемая мощность – до 2,2 кВт;
• степень защиты - IP 65;
• производитель – GRUNDFOS;
• страна производитель – Румыния, Китай;

Цена - 30 долларов.

Датчик протока воды серии GENYO - LOWARA GENYO 8A

Продукция компании специализирующейся на производстве различных электронных устройств для систем управления. Модель предназначена для управления насосом бытовой системы водоснабжения на основе фактического расхода воды. Основной особенностью датчика является контроль за давления в водопроводе в процессе работы. Датчик LOWARA GENYO 8A предназначен для пуска насоса при достижении расхода воды в 1,5- 1,6 литра в минуту.

Характеристики:

• запуск насоса производится при расходе воды 1,5 литра в минуту;
• рабочее напряжение датчика – 220-240 В;
• частота потребляемого тока – 50-60 Гц;
• максимальный потребляемый ток - 8А;
• потребляемая мощность – до 2,4 кВт;
• диапазон рабочих температур - 5-60 градусов Цельсия;
• степень защиты - IP 65;
• производитель – LOWARA;
• страна производитель – Польша;

Цена - 32 доллара.

Предназначен для установки в газовых двухконтурных котлах торговой марки Immergas. Совместим с моделями: Mini 24 3 Е, Victrix 26, Major Eolo 24 4E | 28 4E. Датчик протока на горячее водоснабжение предназначен для установки в газовых котлах торговой марки Immergas дымоходных и турбированных версий. Датчик протока выполнен в пластмассовом корпусе с резьбовым подключением. Датчик Холла 1.028570 позволяет получать на выходе из контура горячего водоснабжения воду со стабильной температуры,

Цена 41 доллар.

Представлены реле протока жидкости, предназначенные для непрерывного контроля наличия потока воды и разнообразных жидких сред в трубопроводе. Датчик протока жидкости устанавливается на заданную величину и при снижении расхода (скорости потока) выдает дискретный сигнал на выходе прибора. Реле потока жидкости, в зависимости от принципа работы, может использовать механический принцип измерения, например, реле потока воды с подпружиненным клапаном, вихревой (Vortex) или электронный (например, калориметрическое реле протока воды). У каждого типа есть свои плюсы и минусы, и для решения каждой конкретной задачи могут подойти различные варианты реле протока. Электронные датчики потока имеют более высокую стоимость, однако, более надежны и универсальны, чем механические датчики потока. Новинкой в ассортименте компании IFM Electronic являются вихревые датчики потока. Простота конструкции, надежность и невысокая стоимость относительно датчиков потока, работающих на других принципах - это все плюсы вихревых датчиков протока воды.
Для контроля и измерения скорости потока жидких сред предназначены датчики потока жидкости с аналоговым выходным сигналом, в этом случае на выходе у прибора имеется линейный сигнал по току или напряжению, пропорциональный скорости потока жидкости.
Для агрессивных сред рекомендуем рассмотреть реле протока жидкости с измерительными зондами из керамики, хастеллоя или титана. Интересным решением являются датчики потока компании IFM Electronic или EGE-Elektronik в модульном исполнении: где к блоку электроники можно подключать измерительные зонды из различных материалов, в зависимости от требуемой задачи. Некоторые электронные датчики потока могут также контролировать температуры среды и имеют отдельный выход для значения температуры. В номенклатуре поставок IFM Electronic и EGE-Elektronik присутствуют датчики потока на повышенную температуру. В этих датчиках электронная и механическая части разнесены, что позволяет выдерживать электронике повышенные температуры. Для применения на пищевом производстве предлагаем рассматривать электронные калориметрические датчики реле потока от компании IFM Electronic. Модели SI6000, SI6600, SI6700, SI6800 уже давно являются эталоном и стандартом для применения на пищевом и фармацевтическом производстве. Высококачественная нержавеющая сталь с полировкой, расширенный температурный диапазон эксплуатации и высокая надежность позволяют рекомендовать к применению именно датчики реле протока жидкости IFM Electronic в гигиеническом исполнении для пищевого производства.
