Сделать токарный станок из дрели своими руками. Самодельный сверлильный станок и другие приспособления из дрели

Такой простой токарный станок может сделать каждый у себя дома своими руками, при наличии обычной дрели. Все детали станка самодельные и изготовленные из дерева, кроме подшипника и шурупов. Почти ничего лишнего, только все самое необходимое.
Итак, что понадобиться для токарного станка:

Для начала необходимо определиться с размеров столешницы станка. Я взял такие размеры, у вас могут быть другие.

Габариты столешницы определяются размерами вашей дрели и габаритами заготовок, которые вам в дальнейшем нужно будет обрабатывать.
Первым, что нужно сделать после того как вы определились с размерами, так это найти центр у дрели. Для этого кладем её на столешницу и замеряем расстояние от центра патрона до столешницы.
Затем берем квадратную деревяшку и сверлим в ней отверстие под шейку дрели. Центр для отверстия – это расстояние, которые мы только что замерили. Это нужно для того чтобы зафиксировать дрель ровно.

Отпиливаем лишнее и пока убираем это крепление в сторону.

Теперь собираем две уголковые детали. Это две, склеенные между собой, прямоугольные деревяшки.

Деталь поменьше – это бабка станка, которая будет удерживать крутящуюся заготовку, с другой стороны. А деталь по шире – это станина, на которую будет опираться деревообрабатывающий инструмент. Высота этой станины должна быть примерно равна, размеру от центра дрели до столешницы. А высота бабки больше раза в полтора, чтобы по центры можно было закрепить подшипник.
Дрелью со сверлом делаем направлявшие у бабки и станины. Для этого по линии делаем отверстия и потом под наклоном соединяем их.

Все три важные детали готовы. Можно их покрасить из баллончика при желании.

В бабке делаем не сквозное отверстие под подшипник. В подшипник вставляем болт и стягиваем гайкой. Смазываем клеем посадочное место и устанавливаем подшипник, гайкой наружу.

В столешнице крепим направляющие для бабки из обычных реек. Сверлим отверстия под длинные болты, нужно три штуки. Также крепим саморезами крепление под дрель. Плюс маленький деревянный прямоугольник под ручку дрели. Приворачиваем детали.

Вставляем дрель и фиксируем саморезам, чтобы она сидела жестко и не проворачивалась.

Токарный станок по дереву почти готов, осталось только сделать фиксатор, который будет удерживать заготовку. Для этого выпилим кругляш, ввернем в него саморезы и болт с гайкой.

Данный тип приставок к дрелям служит для продольного и поперечного вытачивания круглых деревянных деталей различной длины. В итоге мы с легкостью получаем токарный станок из дрели с помощью приставки.

Токарная приставка позволяет выбирать древесину и внутри заготовки (с торца). С помощью ее и минимального набора режущего инструмента (резцов, рашпилей и шлифовальных материалов) можно вытачивать круглый погонаж, балясины для деревянных лестниц и оград, ножки для мебели, деревянную посуду, подсвечники и многое другое. Сложность и изящество вытачиваемых форм зависит лишь от замысла исполнителя и его мастерства. Конечно, можно изготавливать детали и по имеющимся эскизам.

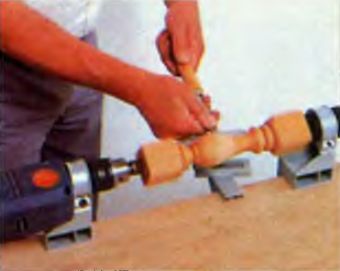

Простейшая токарная приставка и минимальный набор режущего инструмента позволяют вытачивать из древесины самые разнообразные детали: простейший круглый погонаж, балясины для лестниц, подсвечники, деревянную посуду и т. д.

Одним из примеров токарной приставки для дрели, которую можно купить и сейчас является токарная приставка от фирмы Wolfcraft. Все основные ее узлы хорошо видны на фотографии ниже.

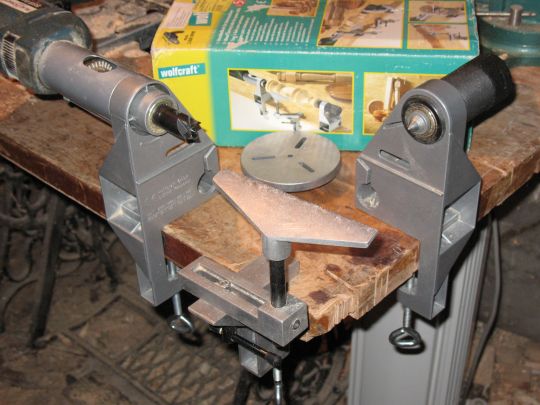

Токарная приставка для дрели фирмы Wolfcraft

Дрель в этой токарной приставке выполняет функцию электропривода. Оптимальной является высокооборотная современная дрель с электронной регулировкой оборотов и мощностью не менее 600 Вт. Это позволяет, даже при переменном воздействии на деталь режущим инструментом, обеспечить постоянную скорость вращения, что немаловажно для качественной обработки древесины. Если вы попытаетесь заменить дрель другим электроприводом, следует иметь в виду, что такие токарные приставки имеют ограничение по максимальной скорости вращения, которая не должна превышать 3000 об/мин. (ограничено типом подшипников).

Приставка к дрели — токарный станок по дереву представлена различными моделями: наиболее простые (сверху) состоят из отдельный узлов, которые могут быть установлены (фиксируются винтовыми зажимами — тисками) не только на верстаке, но и на обычном массивном столе; более совершенные имеют общую станину (справа), на которой соосно монтируются все узлы приставки; на некоторых моделях (слева) можно одновременно вытачивать две одинаковые детали. Модели со станиной обеспечивают более высокий класс обработки деталей.

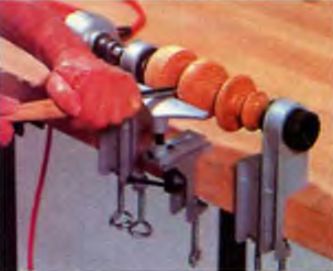

Дрель устанавливается и фиксируется шейкой в одном из узлов приставки - поводковом упорном центре. Поэтому, приобретая приставку, следует учитывать диаметр шейки вашей дрели (обычно у европейских дрелей он 43 мм). Вращение от дрели передается через приводной стержень упорного центра, зажимаемый в ее патроне. Упорный центр дополнительно комплектуется центрующей зажимной планшайбой (диаметр 100 мм) для обработки деталей большого диаметра. Второй упорный центр, оснащенный острым центрованным наконечником, перемещается по станине (или верстаку), что позволяет устанавливать в приставке заготовки различной длины. Заготовка надежно зажимается и фиксируется по торцам наконечником и планшайбой с шипами. Подшипники в этих двух упорных центрах обеспечивают точное осевое вращение заготовки и исключают ее биение.

Регулируемый упор имеет метрическую шкалу и фиксатор положения (по горизонтали, вертикали и углу разворота к детали). Если приставка не имеет общей станины, все ее упоры оснащены струбцинами-фиксаторами. Такая упрощенная приставка по функциям не уступает более совершенным моделям, но менее точна.

Рашпилями по дереву и крупнозернистой шлифовальной бумагой не только выполняют чистовую обработку поверхности готовой детали, но и снимают материал не хуже, чем резцами. В сочетании с регулируемым упором, ими легко делать плавные обводы в деталях. Упор можно приблизить или удалить от детали и повернуть под нужным углом.

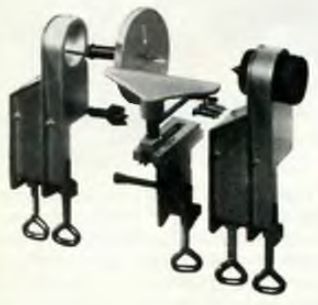

Три узла токарной приставки к дрели: два зажимных упора на подшипниках, в которых центруется и фиксируется обрабатываемая заготовка; в поводковом упорном центре устанавливается дрель (шейкой); третий упор (регулируемый) предназначен для установки режущего инструмента.

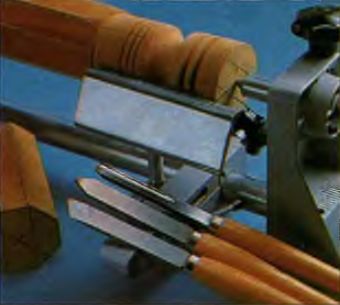

Минимальный комплект токарных резцов позволяет выполнять большинство работ по дереву: резцы с 1-ой скошенной режущей кромкой, с 2-я, вогнутой формы и отрезной. В моделях приставок, где одновременно обрабатываются сразу 2-е детали, могут использоваться и другие резцы.

Особенностью работы на токарной приставке является то, что режущий инструмент исполнителю приходится держать в руках, опирая его на регулируемый упор. Упор оснащен метрической шкалой и регулируется горизонтально, вертикально и по углу относительно обрабатываемой детали. Рабочую площадку упора подводят максимально близко к заготовке и так, чтобы она задавала обрабатываемую поверхность. Упор помогает твердо удерживать резак руками и мягко подавать его в нужном направлении по мере снятия материала. Чтобы вести обработку заготовки по всей длине, регулируемый упор последовательно перемещают вдоль нее. Отрезают выточенную деталь специальным отрезным резцом.

Чтобы проточить деталь изнутри, необходимо, не снимая детали, заменить второй упор, используемый при наружном точении, на регулируемый упор для режущего инструмента. Так можно изготавливать подсвечники и деревянную посуду.

Чтобы проточить деталь изнутри, необходимо, не снимая детали, заменить второй упор, используемый при наружном точении, на регулируемый упор для режущего инструмента. Так можно изготавливать подсвечники и деревянную посуду. постепенно погружая его в древесину. Если в заготовке необходимо выбирать материал изнутри (например при вытачивании блюда или вазы), второй центрующий упор с наконечником снимают и на его место устанавливают регулируемый упор для резца. Правда, такую операцию можно выполнять на достаточно коротких деталях. Мастера в своей работе пользуются самыми разнообразными резцами (многие изготавливают их сами), рашпилями и шлифовальными полотнами различной зернистости. Но начинающим столярам будет вполне достаточно и 3-х основных резцов, предлагаемых к приставке: отрезной, для наружной и внутренней обработки.

Токарную приставку на станине

Токарная приставка для дрели на станине не только показывает более высокое качество обработки, но и значительно удобней в работе: не возникает трудностей с обеспечением соосности у центрующих упоров, а регулируемый упор для резцов всегда будет точно перемещаться по станине вдоль заготовки, что особенно важно при вытачивании длинных деталей.

В заключении, как всегда, небольшое видео о самодельном токарном станке из дрели. Если найти в продаже заводскую токарную приставку для дрели вам не удастся, можете собрать нечто подобное

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя. Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

Иногда для подвижных элементов в швеллере фрезеруют паз.

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно. Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

• частота вращения 1500 об/мин;
• мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка. Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

Металлический токарный станок по дереву своими руками: чертеж

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра. Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

Токарный станок по дереву из дрели своими руками

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Приветствую самоделкиных , представляю на ваш суд интересный из доступных материалов. В качестве основы автор использовал фанеру. Из нее делается вся рама, включая бабки. Сердцем машины является шуруповерт или дрель. Оборотов и крутящего момента вполне хватает для обработки дерева. Теперь вы без труда выточите ручку для инструмента, а то и даже вазу или что-то подобное. Также на этом станке вполне удобно производить шлифовку. Рассмотрим более подробно, как же собрать такой !

Материалы и инструменты, которые использовал

Список материалов:
- дрель или шуруповерт;
- столярный клей;
- фанера;
- саморезы;
- болты, гайки, шайбы и пр.;
- резьбовые стержни;
- 4 подшипника;
- эпоксидный клей;
- лак;
- стальной хомут.

Список инструментов:
- циркулярная пила;
- дрель;
- орбитальная шлифмашина;
- метчик для нарезания резьбы;
- лобзик;
- ножовка;
- зажимы.

Процесс изготовления токарного станка:

Шаг первый. Изготавливаем основу
Для изготовления основы используем фанеру. Нарезаются нужные по размеру отрезки, потом соединяются путем использования клея и саморезов. Суть основы в том, чтобы получить канавки, это будут направляющие для бабок. Фиксация будет происходить путем использования болтов и гаек.

Шаг второй. Изготовление бабок
Бабки мы тоже будем делать из фанеры, а чтобы получить нужную толщину, склеиваем несколько листов вместе. Получаем прочный и долговечный материал. Формируем нужную форму, обрезаем лишнее и шлифуем. Бабки прикручиваются к основанию, которое будет двигаться по платформе. Для надежного соединения стыкуемые детали смазываем столярным клеем. Вот мы и изготовили две отличные бабки.

Шаг третий. Изготавливаем фиксаторы
Фиксаторы нужны для того, чтобы фиксировать бабки. Эти детали делаем тоже из фанеры, вырезаем подходящие по форме «крутилки», склеиваем, а потом сверлим отверстия. Теперь осталось нарезать резьбу в дереве. Фанера является довольно твердым материалом, резьба должна выдержать, хотя это не самый лучший вариант, ведь со временем резьба все равно испортится. Лучше вклеить внутрь стальные гайки.

Шаг четвертый. Дорабатываем головки фиксирующих болтов
Чтобы головки не выдернуло из канавок под нагрузкой, нужно сделать им головки побольше. Для этих целей автор вытачивает детальки из фанеры и вырезает посадочные места под головки. Вот и все, теперь мы получили отличные надежные фиксаторы для бабок.

Шаг пятый. Подручник для токарного станка
Подручник мы тоже делаем из фанеры, режем, склеиваем, скручиваем. Более подробно сморите на фото и видео. Подручник должен быть съемным и желательно, чтобы он регулировался. Крепим его при помощи болта к основе.

Шаг шестой. Платформа для дрели и включатель
Теперь на основу нужно установить дрель. Делаем под дрель небольшой «столик» из фанеры, прикручиваем его к основе саморезами. Далее в этом столике сверлятся отверстия, и устанавливается стальной хомут. Вот и все, для установки дрели используем этот хомут.

Еще нам нужно замутить фиксатор для «курка» дрели. Вырезаем детальку из фанеры, сверлим отверстие и нарезаем резьбу под болт. Устанавливаем деталь напротив курка. Теперь при заворачивании болта он будет вдавливать курок и дрель будет включена до желаемых оборотов.

Шаг седьмой. Рабочий вал
Рабочий вал делается из резьбового стержня, который фиксируется гайками. Вал вращается на подшипниках, которые установлены в бабках. На конце вала устанавливается мебельная гайка, которая предназначена для фиксирования заготовки.
Ну а в упорной бабке установлен подобный вал, но без мебельной гайки.

Шаг восьмой. Первые испытания
Устанавливаем дрель на свое место и подключаем к станку. В патрон дрели устанавливаем головку для гайки. Первые испытания показали, что заготовка пробуксовывает под нагрузкой. Чтобы решить эту проблему, снимаем мебельную гайку и дорабатываем. Ее края нужно сильнее загнуть и заточить, чтобы они впивались в заготовку. После такой модернизации процесс работ пошел как положено. Автор без труда провел токарные работы, а потом и шлифовку.

Шаг девятый. Дальнейшая доработка
В завершении покрываем изделие лаком, чтобы станок служил нам долго. Что касается тех мест, где скользят бабки, их нужно хорошенько прошлифовать после лака, чтобы все легко скользило.

Каких только приспособлений не делали из обыкновенной ручной дрели! Этот электроинструмент настолько универсален, что можно сэкономить на покупке нескольких ручных обрабатывающих станков.

Делаем токарный станок из дрели за выходные

Сразу оговоримся – существуют промышленные образцы, которые продаются в магазинах электрооборудования.

Потратив определенную сумму денег, вы можете приобрести готовый экземпляр и заниматься обработкой деревянный и металлических изделий в условиях домашней мастерской.

Но отечественные Кулибины не ищут легких путей, и норовят изготовить самодельный станок из подручных материалов.

Примитивный токарный станок из дрели

Надо сказать, что несмотря на кажущуюся сложность – это одно из самых доступных в изготовлении приспособлений. Технологический уровень конструкции неограничен, и определяется материалами, которые вам удалось найти.

Из чего состоит простейший токарный станок

Чертеж для изготовления самодельного токарного станка

Станина (основание) станка

Является основой любого стационарного электроинструмента. Она определяет взаимное расположение основных частей станка, и обеспечивает устойчивость конструкции.

Если станина достаточно массивна и обладает собственными ножками – инструмент устанавливается на полу и фактически становится стационарным. Компактная станина крепится на стол или верстак, и тогда станок можно легко перенести в любое удобное место.

Передняя бабка

Ответственный узел, на котором крепится шпиндель или патрон с вращающим приводом. Как правило, в компактных моделях этот узел может перемещаться по станине, но только для настроек взаимного расположения компонентов станка или центровки.

При работе передняя бабка должна быть надежно зафиксирована. На крупных стационарных токарных станках эта часть вообще является единым целым со станиной.

Задняя бабка

Подвижный узел, обеспечивающий прижим заготовки к шпинделю (патрону). Главный принцип – идеальная соосность с передней бабкой. Этот компонент станка должен свободно перемещаться по станине, позволяя установить заготовку любой длины.

Правильно выполненная задняя бабка имеет точную регулировку упорного конуса. После фиксации узла можно подогнать усилие прижима.

Подручник

Выполняет роль суппорта токарного станка. На компактном устройстве является упором для резцов, удерживаемых в руках оператора. Должен иметь возможность перемещения по станине и надежно фиксироваться в рабочем положении.
